Ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα 4.0

Ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα – Ένας μικρός βοηθός με μεγάλες ικανότητες

Η σειρά DHS 4.0 της KAESER περιλαμβάνει ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα, οι οποίες προστατεύουν αποτελεσματικά τα στοιχεία επεξεργασίας και διατηρούν την ποιότητα του πεπιεσμένου αέρα σε υψηλά επίπεδα. Μπορείτε πλέον να απενεργοποιείτε άφοβα την παροχή πεπιεσμένου αέρα, χωρίς κανένα απολύτως πρόβλημα.

Όταν η πίεση μειώνεται, η ταχύτητα ροής στη σωλήνωση αυξάνεται ραγδαία. Έτσι, ο πεπιεσμένος αέρας μπορεί να χτυπήσει με δύναμη επάνω στα στοιχεία του συστήματος. Οι ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα της σειράς DHS 4.0 της KAESER διατηρούν την ελάχιστη απαιτούμενη πίεση, επιτρέποντας έτσι την ασφαλή λειτουργία του σταθμού πεπιεσμένου αέρα, ακόμα και αν το σύστημα τεθεί σε λειτουργία έπειτα από ένα διάστημα εκτός λειτουργίας.

Χάρη σε ένα κατοχυρωμένο σύστημα ελέγχου του πλάτους των παλμών, κάθε ηλεκτρονική βαλβίδα πλήρωσης δικτύου αέρα μπορεί να αντιμετωπίσει όλες τις ακραίες συνθήκες πεπιεσμένου αέρα, ενώ συνδυάζει –όπως όλα τα προϊόντα της KAESER – εξαιρετικά αξιόπιστη λειτουργία με απλό χειρισμό.

  • διάμετρος σύνδεσης από G ½ έως G 3 και από DN 40 έως DN 400
  • για συστήματα με ένα ή δύο σκέλη επεξεργασίας
  • ακριβής ενσωμάτωση χάρη στις πολλές διασυνδέσεις και τις ποικίλες δυνατότητες διαμόρφωσης

Τα πλεονεκτήματα τους

  • Δύο τρόποι λειτουργίας:
    Αξιόπιστη παροχή πεπιεσμένου αέρα ή αξιόπιστη ποιότητα πεπιεσμένου αέρα. Απόλυτη προσαρμογή στις απαιτήσεις κάθε χρήστη.
  • Εξαιρετικά απλός χειρισμός:
    εύκολη διαμόρφωση σε 25 γλώσσες, άμεση αναγνώριση της κατάστασης λειτουργίας, χειροκίνητη ενεργοποίηση έκτακτης ανάγκης – όλα αυτά εξοικονομούν χρόνο και αυξάνουν την αξιοπιστία.
  • Σύνδεση στο SIGMA AIR MANAGER 4.0:
    Οι ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα της σειράς DHS 4.0 μπορούν να συνδεθούν στο κεντρικό σύστημα ελέγχου SIGMA AIR MANAGER 4.0 μέσω του SIGMA NETWORK.



Λεπτομέρειες προϊόντων

Εξοπλισμός

Δύο τρόποι λειτουργίας

  • 1 – "Αξιόπιστη παροχή πεπιεσμένου αέρα": Άνοιγμα και κλείσιμο της σφαιρικής βάνας και της βαλβίδας διακοπής με διαμόρφωση πλάτους παλμών, για την αποδοτική και σωστή λειτουργία του συστήματος παροχής πεπιεσμένου αέρα.
  • 2 – "Αξιόπιστη ποιότητα πεπιεσμένου αέρα" για δίκτυα πεπιεσμένου αέρα με εφεδρεία : Αν, για παράδειγμα, παρουσιαστεί βλάβη στον κύριο ξηραντή ή στο φίλτρο, κλείνει τον αντίστοιχο αγωγό (ρύθμιση από το εργοστάσιο)

Ηλεκτρονική μονάδα ελέγχου

  • ενσωματωμένος ηλεκτρονικός αισθητήρας πίεσης
  • μειωτής πίεσης 0 – 16 bar
  • ευδιάκριτη λυχνία LED
  • μηχανική ένδειξη
  • μονάδα επεξεργασίας
  • Παρακολούθηση πίεσης
  • οθόνη (25 γλώσσες)
  • προστασία με κωδικό πρόσβασης
  • διακόπτης επιλογής τρόπου λειτουργίας
  • μονάδα ελέγχου με δυνατότητα περιστροφής 90°
  • παρακολούθηση τελικής θέσης
  • ενημέρωση λογισμικού με κάρτα microSD
  • προστασία του πληκτρολογίου και του διακόπτη επιλογής τρόπου λειτουργίας από μη εξουσιοδοτημένη πρόσβαση με ειδικές διατάξεις σφράγισης
  • πολλαπλή τάση: 100 – 240 V AC, 50/60 Hz ή 24 V DC

Περιστρεφόμενο σύστημα κίνησης

  • πνευματικό περιστρεφόμενο σύστημα κίνησης με ελατήριο
  • Ενεργοποίηση της σφαιρικής βάνας ή της βαλβίδας διακοπής με εσωτερική πίεση ελέγχου
  • Γράσο χωρίς σιλικόνη για τη σφαιρική βάνα και τη βαλβίδα διακοπής (στάνταρ), χωρίς σιλικόνη (προαιρετικά)

Χειρισμός

  • Εισαγωγή κωδικού πρόσβασης και παραμέτρων λειτουργίας (π.χ. πίεση ανοίγματος, υστέρηση, ποσοστιαίος χρόνος ανοίγματος/κλεισίματος) από το πληκτρολόγιο
  • Προαιρετικά μέσω ενός κεντρικού συστήματος ελέγχου
  • χειροκίνητος χειρισμός με κλειδί σε περίπτωση διακοπής ρεύματος

Διασυνδέσεις

  • είσοδοι χωρίς δυναμικό για "εξωτερική απενεργοποίηση" π.χ. σε περίπτωση βλάβης στον ξηραντή
  • έξοδοι χωρίς δυναμικό για "συνολική βλάβη", "άνοιγμα", "κλείσιμο" και "παρακολούθηση πίεσης"
  • σήμα 4-20 mA για το εσωτερικό σύστημα ελέγχου του αεροσυμπιεστή ή για κεντρικά συστήματα ελέγχου
  • έτοιμη σύνδεση για τηλεχειρισμό
  • Διασύνδεση επικοινωνίας Modbus TCP με σύνδεση φις M12

Σφαιρική βάνα ή βαλβίδα διακοπής

Χάρη στη δυνατότητα τοποθέτησης της βαλβίδας στην τελική θέση, οι μετατροπές και οι επεκτάσεις στο δίκτυο πεπιεσμένου αέρα απλοποιούνται, ενώ η ευθυγράμμιση και η στερέωση στη σωλήνωση διευκολύνονται.

SIGMA NETWORK

Η τυπική έκδοση των DHS 4.0 έχει διασύνδεση SIGMA NETWORK για πιο εύκολο χειρισμό.

Κύρια προτεραιότητά μας είναι ο σταθμός πεπιεσμένου αέρα κάθε χρήστη

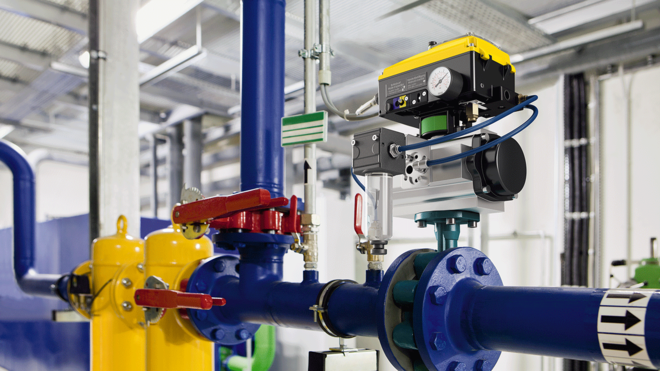

Ηλεκτρονική βαλβίδα πλήρως δικτύου αέρα DHS 4.0 ενσωματωμένη σε σταθμό πεπιεσμένου αέρα.

Για να σχεδιάσετε σωστά ένα σύστημα πεπιεσμένου αέρα και να εξασφαλίσετε την οικονομική και αξιόπιστη λειτουργία του, πρέπει να προσέξετε τα εξής: Εκτός από την απαιτούμενη πίεση και τα ζητούμενα χαρακτηριστικά του αέρα διεργασιών, κατά τον σχεδιασμό ενός συστήματος πρέπει να συνυπολογίζονται παράγοντες όπως οι σωληνώσεις, η ψύξη, ο αερισμός, ο χώρος και οι οικολογικές απαιτήσεις. Μελετώντας προσεκτικά τον σχεδιασμό του συστήματος, μπαίνουν οι σωστές βάσεις για τη μετέπειτα λειτουργία του.

Η παραγωγή, η επεξεργασία και η αποθήκευση του πεπιεσμένου αέρα αποτελούν σημαντικά βήματα στη διαδικασία παροχής πεπιεσμένου αέρα. Εάν ο πεπιεσμένος αέρας χτυπήσει με δύναμη επάνω στα στοιχεία επεξεργασίας λόγω αυξημένης ογκομετρικής παροχής ή εάν ένας αγωγός δεν κλείσει σε περίπτωση βλάβης, θα περάσουν ακαθαρσίες στον αέρα διεργασιών. Επίσης, εάν οι αεροσυμπιεστές λειτουργούν και τα σαββατοκύριακα για να αντισταθμίζονται οι απώλειες λόγω διαρροής, δημιουργούνται περιττά έξοδα.
Με την ηλεκτρονική βαλβίδα πλήρωσης δικτύου αέρα της KAESER, όλα αυτά ανήκουν στο παρελθόν.

Αξιόπιστη παροχή πεπιεσμένου αέρα με υποβοήθηση εκκίνησης δικτύου

Αποτελεσματική προστασία του εξοπλισμού

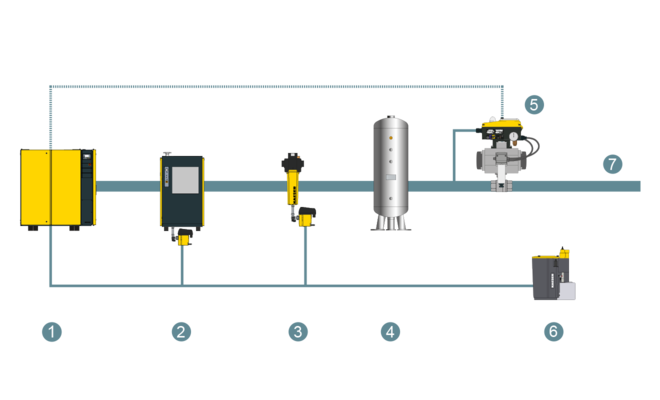

Δυνατότητες χρήσης DHS: αξιόπιστη παροχή πεπιεσμένου αέρα με υποβοήθηση τροφοδοσίας αέρα
  1. Αεροσυμπιεστής
  2. Ξηραντής ψυκτικού τύπου με ECO-DRAIN
  3. Φιλτράρισμα με ECO-DRAIN
  4. Αεροφυλάκια
  1. Ηλεκτρονική βαλβίδα πλήρωσης δικτύου αέρα DHS 4.0
  2. Σύστημα επεξεργασίας συμπυκνωμάτων AQUAMAT
  3. Δίκτυο πεπιεσμένου αέρα

Όταν το δίκτυο παραμένει εκτός λειτουργίας για ένα διάστημα, κατά την εκκίνηση των αεροσυμπιεστών δεν υπάρχει πίεση, άρα ούτε και αντίσταση. Ωστόσο, τα στοιχεία επεξεργασίας ενός συστήματος πεπιεσμένου αέρα είναι σχεδιασμένα με βάση την ογκομετρική παροχή και την ταχύτητα που έχει ο αέρας στο δίκτυο κατά την έμφορτη λειτουργία. Εάν, λοιπόν, δεν υπάρχει αντίθλιψη, ο πεπιεσμένος αέρας μπορεί να περάσει με μεγάλη ταχύτητα και να χτυπήσει με δύναμη επάνω στα φίλτρα και τους ξηραντές. Έτσι, τα στοιχεία φίλτρου μπορεί να καταστραφούν και το σημείο δρόσου υπό πίεση των ξηραντών ψυκτικού τύπου μπορεί να αυξηθεί. Σε μια τέτοια περίπτωση, μπορεί να περάσουν στο δίκτυο των σωληνώσεων και στον αέρα διεργασιών διάφορες ακαθαρσίες, όπως λάδια, σωματίδια και υγρασία.

Αξιόπιστη ποιότητα πεπιεσμένου αέρα με υποβοήθηση εκκίνησης δικτύου

Παραγωγή χωρίς δυσάρεστες εκπλήξεις

  1. Αεροσυμπιεστές
  2. Αεροφυλάκια
  3. Ξηραντής ψυκτικού τύπου με ECO-DRAIN
  4. Φιλτράρισμα με ECO-DRAIN
  1. Ηλεκτρονική βαλβίδα πλήρωσης δικτύου αέρα DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Σύστημα επεξεργασίας συμπυκνωμάτων AQUAMAT
  4. Δίκτυο πεπιεσμένου αέρα

Οι ηλεκτρονικές βαλβίδες πλήρωσης δικτύου αέρα προσφέρουν πλεονεκτήματα και κατά τη λειτουργία του μηχανήματος. Αυτά τα συστήματα είναι απαραίτητα, ιδίως εάν ο σταθμός έχει περισσότερους αγωγούς επεξεργασίας. Εκτός από την παροχή του πεπιεσμένου αέρα, εξασφαλίζουν και την ποιότητά του. Σε περίπτωση που παρουσιαστεί βλάβη π.χ. σε έναν ξηραντή ή ένα φίλτρο, η ηλεκτρονική βαλβίδα πλήρωσης δικτύου αέρα κλείνει τον αντίστοιχο αγωγό. Έτσι, η ποιότητα του πεπιεσμένου αέρα διατηρείται, ενώ το δίκτυο των σωληνώσεων και οι διατάξεις κατανάλωσης προστατεύονται αποτελεσματικά.

Τεχνικά στοιχεία

Μπορείτε να βρείτε τα τεχνικά στοιχεία στο εξής ενημερωτικό φυλλάδιο:
