Υπερσυμπιεστής υψηλής πίεσης της σειράς CN C και DN C

Υπερσυμπιεσυής υψηλής πίεσης για αποδοτική παροχή πεπιεσμένου αέρα

Αυτό το πλήρες σύστημα είναι πανίσχυρο: Καταλαμβάνοντας τη μισή επιφάνεια σε σχέση με τα προηγούμενα μοντέλα, οι υπερσυμπιεστές της σειράς CN C και DN C έχουν πρακτικό σχεδιασμό και εύχρηστη λειτουργία. Η νέα διάταξη των στοιχείων του εξασφαλίζει όχι μόνο βελτιστοποιημένη μεταφορά του αέρα ψύξης, αλλά και πιο εύκολη πρόσβαση κατά τις εργασίες συντήρησης.

Επίσης, το ανανεωμένο σύστημα ελέγχου SIGMA CONTROL 2 προσφέρει μια σειρά από νέες δυνατότητες παρακολούθησης και ελέγχου με πολλές θύρες, οι οποίες μπορούν να χρησιμοποιηθούν ακόμα και για τη σύνδεση με ευρύτερα συστήματα ελέγχου (κατά τη δυναμική ρύθμιση).

Στην έκδοση SFC της σειράς DN C, η ογκομετρική παροχή του αεροσυμπιεστή προσαρμόζεται ανάλογα με τις απαιτήσεις κατανάλωσης μέσω του ρυθμιστή στροφών. Έτσι, καταναλώνεται μόνο η ενέργεια που πραγματικά απαιτείται για την παροχή του πεπιεσμένου αέρα – πιο αποδοτικά δεν γίνεται.

Παράμετροι ισχύος CN C:

  • 7,5 – 22 kW
  • Αρχική πίεση: 3 – 10 bar
  • Τελική πίεση: 10 – 45 bar
  • Ογκομετρική παροχή: 0,8 – 8,0 m³/min

Παράμετροι ισχύος DN C:

  • 22 – 45 kW
  • Αρχική πίεση: 3 – 10 bar
  • Τελική πίεση: 10 – 45 bar
  • Ογκομετρική παροχή: 2,26 – 19,60 m³/min

Προαιρετικά χαρακτηριστικά:

Ο υπερσυμπιεστής υψηλής πίεσης της σειράς DN C διατίθεται σε αερόψυκτη και υδρόψυκτη έκδοση. Οι υπερσυμπιεστές υψηλής πίεσης της σειράς CN C είναι στάνταρ αερόψυκτοι. Προαιρετική είναι επίσης η δυνατότητα μεταφοράς αζώτου και η κλειστή έκδοση χωρίς εξωτερικό αέρα (έκδοση N2).

Πιθανές χρήσεις:

Παραγωγή φιαλών PET, εφαρμογές αέρα διεργασιών, παραγωγή αζώτου, υπερπίεση για σταθμούς δοκιμών (π.χ. φρένα, ψύκτες κ.λπ.), σταθμοί δοκιμών για έλεγχο της πίεσης, δοκιμές πίεσης διάρρηξης και δοκιμές κρουστικής πίεσης.

Πλεονεκτήματα

  • Εξοικονόμηση χώρου:
    Αυτό το μοναδικό στον κόσμο σύστημα είναι μικρό αλλά θαυματουργό, καθώς δεν κάνει συμβιβασμούς στην απόδοση, την αξιοπιστία και την εξοικονόμηση ενέργειας!
  • Λιγότερα έξοδα εγκατάστασης:
    Οι DN C και CN C μπορεί να συνδεθούν στο ρεύμα αμέσως μετά την παράδοσή τους. Τα συστήματα μπορούν να διαμορφωθούν για πολλές χρήσεις, ακόμα και με αυτοπαρακολούθηση.
  • Εξοικονόμηση κόστους σέρβις:
    νέος σχεδιασμός για πρόσβαση από μπροστά! Η νέα διάταξη των στοιχείων προσφέρει αυτή τη δυνατότητα. Έτσι, μειώνεται το κόστος συντήρησης π.χ. κατά την αντικατάσταση του ιμάντα.
Εξοικονόμηση ενεργειακών δαπανών
Κόστος κύκλου ζωής

Οι ηλεκτροκινητήρες Premium Efficiency προσφέρουν υψηλό βαθμό απόδοσης σε συνδυασμό με ελάχιστη κατανάλωση ρεύματος. Ακόμα ένα πλεονέκτημα είναι η χαμηλή θερμοκρασία λειτουργίας.



Λεπτομέρειες προϊόντων

Νέος σχεδιασμός για καλύτερο χειρισμό, μεγαλύτερη απόδοση και ευελιξία
Συμπαγές σύστημα υπερσυμπιεστή της σειράς DN C (πίσω πλευρά)

  • Μεγαλύτερη αντοχή:
    Ο κινητήρας και το μπλοκ του αεροσυμπιεστή διαχωρίστηκαν από το υπόλοιπο μηχάνημα. Έτσι, ο πίνακας ελέγχου, ο ψύκτης, ο ανεμιστήρας και οι αγωγοί εκτίθενται σε πολύ λιγότερους κραδασμούς.
  • Βελτιστοποιημένη πρόσβαση για τις εργασίες συντήρησης:
    Πλαϊνή όψη με ψύκτη αέρα – και εδώ η πρόσβαση είναι τώρα πιο εύκολη, χάρη στο εύκολα αφαιρούμενο κάλυμμα επίσκεψης
  • Βελτίωση για τις εργασίες συντήρησης:
    αντικατάσταση ιμάντα, συντήρηση της μαγνητικής βαλβίδας (έκδοση αζώτου) ή αντικατάσταση του συλλέκτη ρύπων στη βαλβίδα εισαγωγής
Υπόδειγμα διάταξης

Παράδειγμα σταθμού πεπιεσμένου αέρα με υπερσυμπιεστή υψηλής πίεσης

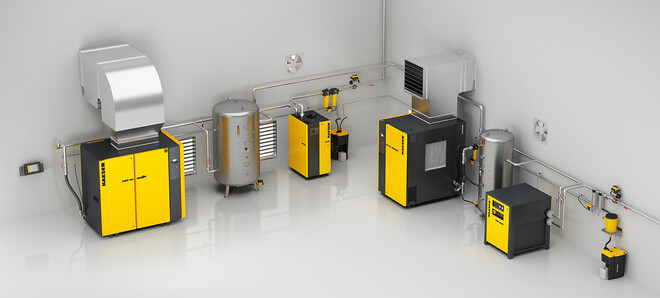

Σταθμός πεπιεσμένου αέρα με πλήρες ολοκληρωμένο σύστημα υπερσυμπιεστή της σειράς DN C από την Kaeser Kompressoren.
Δομή υπερσυμπιεστή υψηλής πίεσης

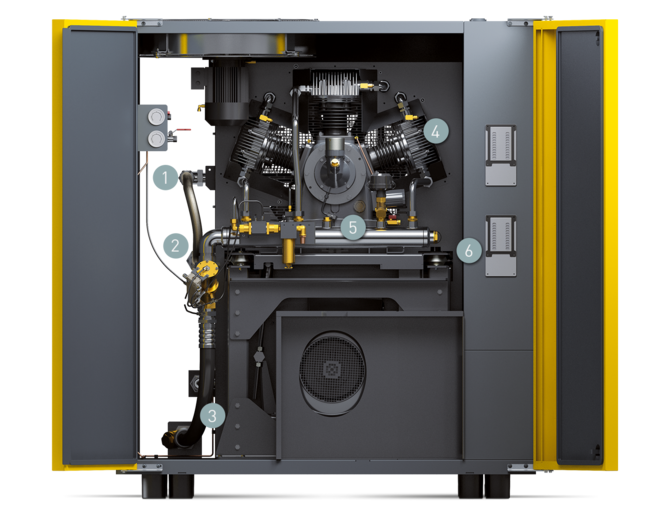

Στοιχεία του συμπαγούς συστήματος υπερσυμπιεστή της σειράς DN C (μπροστινή πλευρά)
  1. Εύκαμπτος σωλήνας, πλευρά τελικής πίεσης
  2. Βαλβίδα αντεπιστροφής μεταξύ σωλήνα συλλογής και μεταψύκτη
  3. Εύκαμπτος σωλήνας, πλευρά αρχικής πίεσης
  1. Ανασχεδιασμένες κεφαλές κυλίνδρων
  2. Μεγάλος σωλήνας συλλογής για μείωση των παλμικών δονήσεων
  3. Στοιχείο απόσβεσης
Τεχνικά στοιχεία CN 22C

Βασική έκδοση

ΜοντέλοCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 2,54 4,17 3,68
Παροχή όγκου αναρρόφησης m³/min 3,74 5,3 5,3
Παροχή αναρρόφησης m³/min 0,62 0,62 0,62
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.235 1.235 1.235
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 22 22 22
Επίπεδο ηχητικής πίεσης dB(A) 75 75 75
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920 920

ΜοντέλοCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Αρχική πίεση bar 10 10 10
Τελική πίεση bar 25 35 45
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 5,79 5,31 4,83
Παροχή όγκου αναρρόφησης m³/min 6,86 6,86 6,86
Παροχή αναρρόφησης m³/min 0,62 0,62 0,62
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.235 1.235 1.235
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 22 22 22
Επίπεδο ηχητικής πίεσης dB(A) 75 75 75
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920 920

Τεχνικά στοιχεία CN 15C

Βασική έκδοση

ΜοντέλοCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 2,54 4,17 3,04
Παροχή όγκου αναρρόφησης m³/min 3,74 5,3 4,23
Παροχή αναρρόφησης m³/min 0,62 0,62 0,5
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.235 1.235 985
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 15 15 15
Επίπεδο ηχητικής πίεσης dB(A) 74 74 74
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920 920

ΜοντέλοCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Αρχική πίεση bar 10 10 10
Τελική πίεση bar 25 35 45
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 5,79 4,36 3,63
Παροχή όγκου αναρρόφησης m³/min 6,86 5,47 4,94
Παροχή αναρρόφησης m³/min 0,62 0,5 0,45
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.235 985 890
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 15 15 15
Επίπεδο ηχητικής πίεσης dB(A) 74 74 74
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920 920

Τεχνικά στοιχεία CN 11C

Βασική έκδοση

ΜοντέλοCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 2,09 3,41 2,47
Παροχή όγκου αναρρόφησης m³/min 2,99 4,23 3,41
Παροχή αναρρόφησης m³/min 0,5 0,5 0,4
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 985 985 795
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 11 11 11
Επίπεδο ηχητικής πίεσης dB(A) 73 73 73
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920 920

ΜοντέλοCN 11C 10/25 bar CN 11C 10/35 bar
Αρχική πίεση bar 10 10
Τελική πίεση bar 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 4,73 3,29
Παροχή όγκου αναρρόφησης m³/min 5,47 4,16
Παροχή αναρρόφησης m³/min 0,5 0,38
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 985 750
Αριθμός εμβόλων 2 2
Ονομαστική απόδοση κινητήρα kW 11 11
Επίπεδο ηχητικής πίεσης dB(A) 73 73
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 920 920

Τεχνικά στοιχεία CN 7C

Βασική έκδοση

ΜοντέλοCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 1,26 2 1,62
Παροχή όγκου αναρρόφησης m³/min 1,72 2,44 2,18
Παροχή αναρρόφησης m³/min 0,29 0,29 0,26
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.250 1.250 1.120
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 7,5 7,5 7,5
Επίπεδο ηχητικής πίεσης dB(A) 71 71 71
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 790 790 790

ΜοντέλοCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Αρχική πίεση bar 10 10 10
Τελική πίεση bar 25 35 45
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 2,74 2,05 1,75
Παροχή όγκου αναρρόφησης m³/min 3,15 2,52 2,27
Παροχή αναρρόφησης m³/min 0,29 0,23 0,21
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.250 1.000 900
Αριθμός εμβόλων 2 2 2
Ονομαστική απόδοση κινητήρα kW 7,5 7,5 7,5
Επίπεδο ηχητικής πίεσης dB(A) 71 71 71
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 1 G 1 G 1
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1 G 1 G 1
Διαστάσεις Π x Β x Υ mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Μάζα kg 790 790 790

Τεχνικά στοιχεία DN 30C

Βασική έκδοση

ΜοντέλοDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 6,11 8,92 7,02
Παροχή όγκου αναρρόφησης m³/min 7,85 10,68 9,07
Παροχή αναρρόφησης m³/min 1,31 1,26 1,06
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139 1.095 929
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 30 30 30
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.470 1.470 1.470

ΜοντέλοDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Αρχική πίεση bar 10 10 13
Τελική πίεση bar 25 45 20
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 11,35 6,98 16,74
Παροχή όγκου αναρρόφησης m³/min 13,05 9,06 18,29
Παροχή αναρρόφησης m³/min 1,19 0,82 1,31
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.034 1.034 1.139
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 30 30 30
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.470 1.470 1.470

ΜοντέλοDN 30C 13/45 bar
Αρχική πίεση bar 13
Τελική πίεση bar 45
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,53
Παροχή όγκου αναρρόφησης m³/min 11,53
Παροχή αναρρόφησης m³/min 0,82
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.034
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 30
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.470

Τεχνικά στοιχεία DN 22C

Βασική έκδοση

ΜοντέλοDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 30
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 4,75 6,91 6,16
Παροχή όγκου αναρρόφησης m³/min 6,29 8,31 7,72
Παροχή αναρρόφησης m³/min 1,05 0,98 0,91
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.227 1.139
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 22 22 22
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.370 1.370 1.370

ΜοντέλοDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Αρχική πίεση bar 7,5 10 10
Τελική πίεση bar 35 25 40
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 5,32 9,09 5,99
Παροχή όγκου αναρρόφησης m³/min 7,01 10,37 7,68
Παροχή αναρρόφησης m³/min 0,82 0,94 0,7
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.034 1.183 876
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 22 22 22
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.370 1.370 1.370

ΜοντέλοDN 22C 13/20 bar DN 22C 13/30 bar
Αρχική πίεση bar 13 13
Τελική πίεση bar 20 30
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 13,19 10,27
Παροχή όγκου αναρρόφησης m³/min 14,18 11,53
Παροχή αναρρόφησης m³/min 1,01 0,82
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.271 1.034
Αριθμός εμβόλων 3 3
Ονομαστική απόδοση κινητήρα kW 22 22
Επίπεδο ηχητικής πίεσης dB(A) 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.370 1.370

Τεχνικά στοιχεία DN 37C

Βασική έκδοση

ΜοντέλοDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Αρχική πίεση bar 5 7,5 10
Τελική πίεση bar 20 30 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 7,36 9,39 12,98
Παροχή όγκου αναρρόφησης m³/min 9,06 11,54 14,93
Παροχή αναρρόφησης m³/min 1,51 1,36 1,36
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.183 1.183
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 37 37 37
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.500 1.500 1.500

ΜοντέλοDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Αρχική πίεση bar 10 13 13
Τελική πίεση bar 40 20 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,96 18,59 13,57
Παροχή όγκου αναρρόφησης m³/min 12,38 20,41 15,76
Παροχή αναρρόφησης m³/min 1,12 1,46 1,12
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 981 1.271 981
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 37 37 37
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.500 1.500 1.500

Τεχνικά στοιχεία DN 45C

Βασική έκδοση

ΜοντέλοDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Αρχική πίεση bar 7,5 7,5 10
Τελική πίεση bar 25 30 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 10,74 9,75 14,41
Παροχή όγκου αναρρόφησης m³/min 12,83 11,97 16,6
Παροχή αναρρόφησης m³/min 1,51 1,41 1,51
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.227 1.315
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 45 45 45
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.410 1.510 1.510

ΜοντέλοDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Αρχική πίεση bar 10 13 13
Τελική πίεση bar 35 20 45
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 12,9 19,21 13,77
Παροχή όγκου αναρρόφησης m³/min 15,49 21,12 16,61
Παροχή αναρρόφησης m³/min 1,41 1,51 1,19
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.227 1.315 1.034
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 45 45 45
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.510 1.510 1.510

Τεχνικά στοιχεία DN 45C SFC

Βασική έκδοση

ΜοντέλοDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Αρχική πίεση bar 7,5 7,5 10
Τελική πίεση bar 25 30 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 10,74 9,75 14,41
Παροχή όγκου αναρρόφησης m³/min 12,83 11,97 16,6
Παροχή αναρρόφησης m³/min 1,51 1,41 1,51
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.227 1.315
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 45 45 45
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.510 1.510 1.510

ΜοντέλοDN 45C SFC 10/35 bar
Αρχική πίεση bar 10
Τελική πίεση bar 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 12,9
Παροχή όγκου αναρρόφησης m³/min 15,49
Παροχή αναρρόφησης m³/min 1,41
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.227
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 45
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.510

Τεχνικά στοιχεία DN 37C S SFC

Βασική έκδοση

ΜοντέλοDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Αρχική πίεση bar 7,5 7,5 10
Τελική πίεση bar 25 30 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 6,66 6,42 9,09
Παροχή όγκου αναρρόφησης m³/min 8,02 8,02 10,37
Παροχή αναρρόφησης m³/min 0,94 0,94 0,94
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.183 1.183 1.183
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 37 37 37
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.500 1.500 1.500

ΜοντέλοDN 37C S SFC 10/40 bar
Αρχική πίεση bar 10
Τελική πίεση bar 40
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 8,02
Παροχή όγκου αναρρόφησης m³/min 9,98
Παροχή αναρρόφησης m³/min 0,91
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 37
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.500

Τεχνικά στοιχεία DN 37C L SFC

Βασική έκδοση

ΜοντέλοDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Αρχική πίεση bar 5 7,5 10
Τελική πίεση bar 20 30 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 7,36 9,39 12,98
Παροχή όγκου αναρρόφησης m³/min 9,06 11,54 14,93
Παροχή αναρρόφησης m³/min 1,51 1,36 1,36
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.183 1.183
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 37 37 37
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.500 1.500 1.500

ΜοντέλοDN 37C L SFC 10/30 bar
Αρχική πίεση bar 10
Τελική πίεση bar 30
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 12,21
Παροχή όγκου αναρρόφησης m³/min 14,38
Παροχή αναρρόφησης m³/min 1,31
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 37
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.500

Τεχνικά στοιχεία DN 30C S SFC

Βασική έκδοση

ΜοντέλοDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 35
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 4,07 6,4 5,93
Παροχή όγκου αναρρόφησης m³/min 5,45 7,72 7,72
Παροχή αναρρόφησης m³/min 0,91 0,91 0,91
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139 1.139 1.139
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 30 30 30
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.470 1.470 1.470

ΜοντέλοDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Αρχική πίεση bar 10 10 10
Τελική πίεση bar 25 35 40
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 8,75 8,26 8,02
Παροχή όγκου αναρρόφησης m³/min 9,98 9,98 9,98
Παροχή αναρρόφησης m³/min 0,91 0,91 0,91
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139 1.139 1.139
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 30 30 30
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.470 1.470 1.470

Τεχνικά στοιχεία DN 30C L SFC

Βασική έκδοση

ΜοντέλοDN 30C L SFC 5/25 bar
Αρχική πίεση bar 5
Τελική πίεση bar 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 6,11
Παροχή όγκου αναρρόφησης m³/min 7,85
Παροχή αναρρόφησης m³/min 1,31
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.139
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 30
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.470

Τεχνικά στοιχεία DN 22C SFC

Βασική έκδοση

ΜοντέλοDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Αρχική πίεση bar 5 7,5 7,5
Τελική πίεση bar 25 25 30
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 4,75 6,91 6,16
Παροχή όγκου αναρρόφησης m³/min 6,29 8,31 7,72
Παροχή αναρρόφησης m³/min 1,05 0,98 0,91
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.315 1.227 1.139
Αριθμός εμβόλων 3 3 3
Ονομαστική απόδοση κινητήρα kW 22 22 22
Επίπεδο ηχητικής πίεσης dB(A) 78 78 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2 G 2 G 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½ G 1½ G 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Μάζα kg 1.370 1.370 1.370

ΜοντέλοDN 22C SFC 10/25 bar
Αρχική πίεση bar 10
Τελική πίεση bar 25
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,09
Παροχή όγκου αναρρόφησης m³/min 10,37
Παροχή αναρρόφησης m³/min 0,94
Αριθμός στροφών συγκροτήματος αεροσυμπιεστή 1/min 1.183
Αριθμός εμβόλων 3
Ονομαστική απόδοση κινητήρα kW 22
Επίπεδο ηχητικής πίεσης dB(A) 78
Σύνδεση πεπιεσμένου αέρα πλευρά αρχικής πίεσηςG 2
Σύνδεση πεπιεσμένου αέρα πλευρά τελικής πίεσηςG 1½
Διαστάσεις Π x Β x Υ mm 1.280 x 1.830 x 1.960
Μάζα kg 1.370
