Βασικά μοντέλα σταθμών πεπιεσμένου αέρα: Σειρά SXC compact


Έχουν ό,τι χρειάζεται για την παροχή άριστης ποιότητας πεπιεσμένου αέρα

Οι σταθμοί πεπιεσμένου αέρα (*) της σειράς SXC της KAESER έχουν σχεδιαστεί για βιοτεχνικές εγκαταστάσεις. Σε μόλις 0,62 m², συνδυάζουν όλο τον εξοπλισμό που απαιτείται για την παροχή πεπιεσμένου αέρα σε ένα μόνο ανθεκτικό περίβλημα πολυαιθυλενίου: ένα κοχλιοφόρο αεροσυμπιεστή με SIGMA PROFIL, ένα ξηραντή ψυκτικού τύπου και ένα αεροφυλάκιο.

Οι σταθμοί πεπιεσμένου αέρα της σειράς SXC είναι διαθέσιμοι με τις εξής προδιαγραφές απόδοσης:

  • Πίεση: 8, 11 ή 15 bar
  • Εύρος ογκομετρικής παροχής: 0,26 – 0,80 m³/min

Πλεονεκτήματα

  • Plug & play:
    Τα ολοκληρωμένα συστήματά μας δεν απαιτούν επίπονες εργασίες σύνδεσης σωλήνων και εγκατάστασης. Το μόνο που χρειάζεται ο σταθμός είναι σύνδεση στην παροχή ρεύματος και στο δίκτυο πεπιεσμένου αέρα. Μπορείτε έτσι να τα χρησιμοποιήσετε αμέσως για την εργασία σας.
  • Προστασία από ζημιές διάβρωσης:
    Μέσω του ενσωματωμένου ξηραντή ψυκτικού τύπου, ο σταθμός πεπιεσμένου αέρα προσφέρει άριστη ποιότητα πεπιεσμένου αέρα και προστατεύει τα εργαλεία και μηχανήματά σας από τις ζημιές που μπορεί να προκαλέσει η διάβρωση.
  • Εύκολη συντήρηση:
    Χάρη στο ελαφρύ κάλυμμα περιβλήματος από πολυαιθυλένιο, κατασκευασμένο με τη μέθοδο της περιστροφικής χύτευσης, όλα τα σημεία συντήρησης είναι εύκολα προσβάσιμα με μία μόνο κίνηση. Ο έλεγχος της ηλεκτρονικής βαλβίδας αποστράγγισης υγροποιημένων υδρατμών είναι δυνατός μέσω ενός φίλτρου ακαθαρσιών. Η συντήρηση είναι εύκολη και αποτελεσματική.

* Σε αυτήν τη σειρά ξηραντών χρησιμοποιείται φθοριούχο αέριο του θερμοκηπίου. Όλα τα μοντέλα περιέχουν το ψυκτικό μέσο R-513A (δυναμικό θέρμανσης του πλανήτη 631).

Οικονομική αποδοτικότητα χάρη στο χαμηλό κόστος κύκλου ζωής
Κόστος κύκλου ζωής

Η ολοκληρωμένη προσέγγισή μας για οικονομική αποδοτικότητα: υψηλή απόδοση, εύκολος χειρισμός, εύκολη συντήρηση και ένα παγκόσμιο δίκτυο σέρβις και παροχής συμβουλών με γρήγορη ανταπόκριση.



Λεπτομέρειες για τους σταθμούς πεπιεσμένου αέρα SXC

Εξοπλισμός

Συνολικό σύστημα

Σέρβις SXC - Αφαιρούμενο κάλυμμα

  • Έτοιμο για άμεση λειτουργία
  • Πλήρως αυτόματο
  • Εξαιρετική ηχομόνωση
  • αντιδονητική διάταξη
  • Διπλό κάλυμμα από πολυαιθυλένιο κατασκευασμένο με τη μέθοδο της περιστροφικής χύτευσης
  • Άριστη προσβασιμότητα σε όλα τα σημεία συντήρησης με αφαίρεση του καλύμματος

Ηχομόνωση

  • Ηχομονωτικό περίβλημα
  • αντιδονητικά μεταλλικά στοιχεία
  • Διπλή αντιδονητική διάταξη

Ηλεκτροκινητήρας

  • κινητήρας εξοικονόμησης ενέργειας (IE3)
  • γερμανική κατασκευή υψηλής ποιότητας
  • IP 54
  • μονωτικό υλικό της κατηγορίας F ως πρόσθετη εφεδρεία

Κοχλιοφόρο στοιχείο συμπίεσης

Το SIGMA PROFIL των ροτόρων απαιτεί περ. 10 έως 20% λιγότερη ενέργεια σε σύγκριση με ένα κοινό προφίλ για την ίδια παροχή πεπιεσμένου αέρα.

Τραπεζοειδής ιμάντας

  • Ελαστικός ιμάντας χωρίς απαιτήσεις συντήρησης
  • Δεν απαιτείται ρύθμιση της τάσης του ιμάντα

Κύκλωμα λιπαντικών και αέρα

  • Κυψελοειδές φίλτρο ξηρού αέρα
  • Εισαγωγή με βαλβίδα αντεπιστροφής
  • Πνευματική βαλβίδα εκτόνωσης
  • Δοχείο αποθήκευσης λιπαντικών με ξεχωριστό φυσίγγιο διαχωριστή
  • Βαλβίδα ασφαλείας
  • Βαλβίδα αντεπιστροφής ελάχιστης πίεσης
  • Μικροφίλτρο στο κύκλωμα λιπαντικών

Σύστημα ψύξης

  • αερόψυκτο
  • Ψυγείο αλουμινίου για τα λιπαντικά με ξεχωριστό ανεμιστήρα
  • Δεύτερος ανεμιστήρας στον άξονα του ηλεκτροκινητήρα
  • Αυτόματη ρύθμιση προθέρμανσης (ενεργή μόνο για πολύ περιορισμένη χρήση)

Δοχεία

  • Με εσωτερική επίστρωση
  • Ηλεκτρονική βαλβίδα αποστράγγισης συμπυκνωμάτων

Σύστημα ελέγχου SIGMA CONTROL BASIC

Σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL BASIC

  • Ηλεκτρονικό σύστημα ρύθμισης και παρακολούθησης
  • Εικονογράμματα
  • Μεγάλη οθόνη
  • Ρύθμιση εκκίνησης-διακοπής
  • Παρακολούθηση των εξής: Φορά περιστροφής, πίεση συστήματος, τελική θερμοκρασία συμπίεσης, ξηραντή ψυκτικού τύπου
  • Ένδειξη δεδομένων μέτρησης: Πίεση δικτύου, πίεση απενεργοποίησης, τελική θερμοκρασία συμπίεσης
  • Ένδειξη δεδομένων κατάστασης: Κατάσταση συστήματος, παρουσίαση βλάβης, εκκρεμής συντήρηση
  • Ένδειξη των εξής: μετρητής ωρών για σέρβις, έμφορτη λειτουργία και συνολική λειτουργία αεροσυμπιεστή
  • Ρυθμιζόμενο διάστημα σέρβις
  • Δυνατότητα επιλογής μονάδων πίεσης και θερμοκρασίας (bar/psi/MPa/°C/°F)
  • Δυνατότητα μείωσης της πίεσης αναφοράς του συστήματος ξεχωριστά
  • Διακόπτης απενεργοποίησης έκτακτης ανάγκης
  • Ψυχρή επαφή "Ηλεκτροκινητήρας σε λειτουργία"
  • ηλεκτρονικός μεταδότης πίεσης

Ηλεκτρικά στοιχεία

  • Πίνακας ελέγχου κατά IP 54
  • Εκκινητής αστέρα-τριγώνου (από 3 kW)
  • διάταξη προστασίας από υπερένταση
  • μετασχηματιστής ελέγχου

Ξηραντής ψυκτικού τύπου

  • Πίνακας ελέγχου κατά IP 54
  • Εκκινητής αστέρα-τριγώνου (από 3 kW)
  • διάταξη προστασίας από υπερένταση
  • μετασχηματιστής ελέγχου
  • Με φθοριούχο αέριο του θερμοκηπίου R-513A

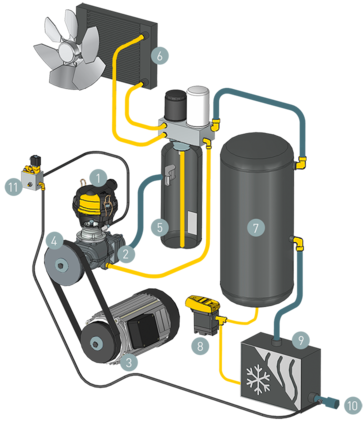

Δομή των συστημάτων SXC
Δομή SXC
  1. Φίλτρο αέρα
  2. Μπλοκ συμπιεστή
  3. Ηλεκτροκινητήρας
  4. Αυτόματα ρυθμιζόμενη τάση ιμάντων
  5. Δοχείο διαχωριστή λιπαντικών
  6. Ψύκτης
  7. Αεροφυλάκιο
  8. Βαλβίδα αποστράγγισης συμπυκνωμάτων ECO DRAIN
  9. Ξηραντής ψυκτικού τύπου
  10. Έξοδος πεπιεσμένου αέρα
  11. Βαλβίδα ρύθμισης
Τεχνικά στοιχεία

Βασική έκδοση

ΜοντέλοSXC 3 SXC 4 SXC 6
Υπερπίεση λειτουργίας bar 7,5 10 7,5 10 13 7,5 10 13
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 0,34 0,26 0,45 0,36 0,26 0,6 0,48 0,37
Μέγ. υπερπίεση bar 8 11 8 11 15 8 11 15
Ονομαστική απόδοση κινητήρα kW 2,2 3 4
ξηραντής ψυκτικούCT 4 CT 4 CT 8
Όγκος δοχείου l 215 215 215
Διαστάσεις Π x Β x Υ mm 620 x 980 x 1.480 620 x 980 x 1.480 620 x 980 x 1.480
Σύνδεση πεπιεσμένου αέραG ¾ G ¾ G ¾
Επίπεδο ηχητικής πίεσης dB(A) 68 69 69
Μάζα kg 285 285 290

ΜοντέλοSXC 8
Υπερπίεση λειτουργίας bar 7,5 10 13
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 0,8 0,67 0,54
Μέγ. υπερπίεση bar 8 11 15
Ονομαστική απόδοση κινητήρα kW 5,5
ξηραντής ψυκτικούCT 8
Όγκος δοχείου l 215
Διαστάσεις Π x Β x Υ mm 620 x 980 x 1.480
Σύνδεση πεπιεσμένου αέραG ¾
Επίπεδο ηχητικής πίεσης dB(A) 69
Μάζα kg 300

Πρσαρτώμενος ξηραντής ψυκτικού τύπου

ΜοντέλοCT 4 CT 8
Κατανάλωση ισχύος kW 0,18 0,28
Σημείο δρόσου υπό πίεση °C 3 3
Ψυκτικά μέσαR-513A R-513A
Δυναμικό θέρμανσης του πλανήτη631 631
Ποσότητα ψυκτικού μέσου kg 0,17 0,24
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 0,1 0,2
Ερμητικά κλειστό κύκλωμα ψύξης
