Συμπαγείς ξηραντές ψυκτικού τύπου έως 4,5 m³/min

Σημαντική εξοικονόμηση χώρου για βέλτιστη προστασία από την υγρασία σε όλες τις φάσεις λειτουργίας

Οι ξηραντές ψυκτικού τύπου KRYOSEC μικρού μεγέθους* εντυπωσιάζουν χάρη στην άριστη βιομηχανική ποιότητα "Made in Germany". Εξασφαλίζουν αξιόπιστη προστασία από την υγρασία σε θερμοκρασία περιβάλλοντος έως και +50 °C. Η ελάχιστη πτώση πίεσης του συστήματος εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα και η σχεδίαση χαμηλής συντήρησης προσφέρουν οικονομική λειτουργία. Εξοικονομείτε χώρο χάρη στη συμπαγή κατασκευή απευθείας στο χώρο χρήσης, κάτω από την πλατφόρμα του μηχανήματος, κάτω από τις πλατφόρμες εργασίας ή την ανάρτηση σε τοίχο (σειρά TAH).

  • Αξιόπιστη παροχή ξηρού πεπιεσμένου αέρα από 0,35 έως 4,5 m³/min
  • Πίεση λειτουργίας έως 16 bar
  • Προαιρετικός εξοπλισμός: Ηλεκτρονική βαλβίδα αποστράγγισης συμπυκνωμάτων ECO-DRAIN ή/και ηλεκτρονικός θερμοστάτης για προειδοποίηση του σημείου δρόσου υπό πίεση. Και τα δύο διαθέτουν ψυχρές επαφές συναγερμού

Πλεονεκτήματα

  • Αξιόπιστη προστασία από την υγρασία:
    Οι ξηραντές KRYOSEC ψύχουν τον υγρό πεπιεσμένο αέρα σε ένα σύστημα πλακοειδή εναλλάκτη θερμότητας υψηλής ποιότητας κατασκευασμένο από ανοξείδωτο χάλυβα. Τα συμπυκνώματα που παράγονται διαχωρίζονται αποτελεσματικά στον ενσωματωμένο διαχωριστή σε όλες τις φάσεις λειτουργίας. Η ηλεκτρονική βαλβίδα αποστράγγισης συμπυκνωμάτων ECO-DRAIN εξασφαλίζει την αξιόπιστη απαγωγή των συμπυκνωμάτων.
  • Ακόμη και για υψηλές θερμοκρασίες περιβάλλοντος:
    Οι ξηραντές KRYOSEC αφυγραίνουν και σε απαιτητικές συνθήκες εργασίας. Σε αυτό συμβάλλουν σε μεγάλο βαθμό οι διαστασιοποιημένοι εναλλάκτες θερμότητας και οι επιφάνειες του συμπυκνωτή ψυκτικού μέσου, καθώς και ο καθορισμένος οδηγός αέρα ψύξης.
  • Πρότυπη βιομηχανική ποιότητα:
    Οι ξηραντές KRYOSEC ανταποκρίνονται σε όλες τις απαιτήσεις ασφάλειας που πρέπει να τηρούνται για τα μηχανήματα (EN 60204-1). Σε αυτά ανήκει ο διακόπτης On/Off με δυνατότητα κλειδώματος, καθώς και η ενσωματωμένη διάταξη απόζευξης από το δίκτυο. Χάρη στην επεξεργασία υψηλής απόδοσης και τη συμπαγή κατασκευή, είναι ιδανικοί επίσης για τη στοχευμένη αποκεντρωμένη εγκατάσταση, για παράδειγμα σε μηχανήματα παραγωγής και επεξεργασίας, τα οποία εξαρτώνται από επεξεργασμένο πεπιεσμένο αέρα υψηλής ποιότητας.

* Σε αυτήν τη σειρά ξηραντών ψυκτικού τύπου χρησιμοποιείται φθοριούχο αέριο του θερμοκηπίου. Το 2019, σε όλα τα μοντέλα θα χρησιμοποιείται το ψυκτικό μέσο R-513A (δυναμικό θέρμανσης του πλανήτη 631) αντί για το ψυκτικό μέσο R-134a (δυναμικό θέρμανσης του πλανήτη 1430). Είμαστε στη διάθεσή σας να σας απαντήσουμε σε όποια ερώτηση έχετε σχετικά με αυτήν την προοδευτική ενέργεια.

Η ιδανική προσθήκη: ο διαχωριστής λαδιού νερού AQUAMAT
Σύστημα επεξεργασίας υγροποιημένων υδρατμών AQUAMAT

Συμβουλή: Επεξεργαστείτε τα συμπυκνώματα οικονομικά και σύμφωνα με τη νομοθεσία, πριν από την απόρριψη στο αποχετευτικό δίκτυο, με τους διαχωριστές λαδιού νερού AQUAMAT.



Λεπτομέρειες προϊόντων

Εξοπλισμός

Ψυκτικό Κύκλωμα

  • Το Ψυκτικό Κύκλωμα αποτελείται από εμβολοφόρο αεροσυμπιεστή
  • Συγκρότημα ανεμιστήρα-συμπυκνωτή
  • Ξηραντήρας φίλτρου
  • Τριχοειδής σωλήνας
  • Μονωμένος εναλλάκτης θερμότητας αέρα/αέρα και αέρα/ψυκτικού μέσου με ενσωματωμένο διαχωριστή συμπυκνωμάτων από ανοξείδωτο χάλυβα (συγκολλημένο με χαλκό)
  • Βαλβίδα παράκαμψης θερμού αερίου

Αποστράγγιση συμπυκνωμάτων

Ηλεκτρονική βαλβίδα αποστράγγισης υγροποιημένων υδρατμών ECO-DRAIN 30

  • Ηλεκτρονικά ελεγχόμενη βαλβίδα αποστράγγισης συμπυκνωμάτων ECO-DRAIN 30 με σφαιρική βαλβίδα στην είσοδο των συμπυκνωμάτων, συμπεριλαμβανομένης της μόνωσης των ψυχρών εξωτερικών επιφανειών

Ηλεκτρικός εξοπλισμός και ενδείξεις

  • Μηχανικές ενδείξεις σημείου δρόσου
  • Ηλεκτρικός εξοπλισμός σύμφωνα με το πρότυπο EN 60204-1: κύριος διακόπτης με δυνατότητα κλειδώματος, με ενσωματωμένη διάταξη απόζευξης από το δίκτυο

Περίβλημα

Μικροί ξηραντές ψυκτικού τύπου KRYOSEC – Μικρό ύψος, δυνατότητα τοποθέτησης σε τοίχο.

  • Περίβλημα συστήματος βαμμένο με πούδρα, με αφαιρούμενο κάλυμμα και βάσεις μηχανήματος
  • Προεγκατάσταση για ανάρτηση σε τοίχο (μόνο σειρά ΤΑΗ)

Συνδέσεις

  • Σχεδιασμός που περιλαμβάνει καλώδιο σύνδεσης δικτύου (χωρίς βύσμα)
  • Καλωδιομένοι εσωτερικά
  • Μούφα για την σύνδεση της εξωτερικής βαλβίδας αποστράγγισης συμπυκνωμάτων

Έγγραφα

  • Παρέχεται εγχειρίδιο λειτουργίας και συντήρησης και δήλωση συμμόρφωσης CE (έκδοση ΕΕ)

Προαιρετικά: Ψυχρή Επαφή "Προειδοποίηση σημείου δρόσου υπό πίεση"

  • Πρόσθετος εξοπλισμός με ηλεκτρονικό θερμοστάτη, με ψυχρή επαφή
  • Εγκατεστημένο εσωτερικά και έτοιμο για λειτουργία
  • Το σήμα δύναται να ληφθεί απευθείας στην έξοδο
  • Ρυθμιζόμενα ανώτερα και κατώτερα όρια.

Προαιρετικά: Βαλβίδα αποστράγγισης συμπυκνωμάτων, με ψυχρή επαφή.

  • Εναλλακτικός εξοπλισμός με ηλεκτρονική βαλβίδα αποστράγγισης συμπυκνωμάτων ECO-DRAIN 31, με ψυχρή επαφή.
  • Το σήμα δύναται να ληφθεί απευθείας πάνω από την βαλβίδα.

Δομή και λειτουργία

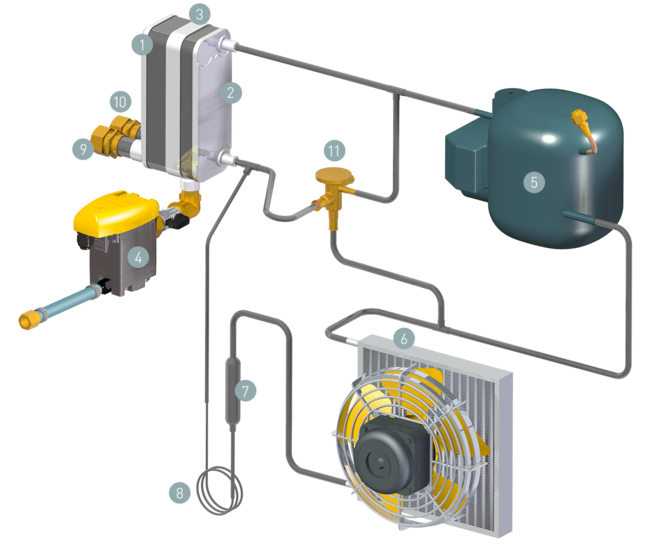

Δομή των μικρών ξηραντών ψυκτικού τύπου TAH και TCH
  1. Εναλλάκτης θερμότητας αέρα/αέρα
  2. Εναλλάκτης θερμότητας αέρα/ψυκτικού μέσου
  3. Διαχωριστής συμπυκνωμάτων
  4. Βαλβίδα αποστράγγισης συμπυκνωμάτων
  5. Αεροσυμπιεστής ψυκτικού μέσου
  6. Συμπυκνωτής ψυκτικού μέσου με ανεμιστήρα (αερόψυκτος)
  1. Φίλτρο ξηραντή
  2. Τριχοειδής σωλήνας (εξάτμιση και ψύξη ψυκτικού μέσου)
  3. Είσοδος πεπιεσμένου αέρα
  4. Έξοδος πεπιεσμένου αέρα
  5. Ρυθμιστής παράκαμψης θερμού αερίου
Τεχνικά στοιχεία TAH

Βασική έκδοση

ΜοντέλοTAH 5 TAH 7 TAH 10
Παροχή όγκου m³/min 0,35 0,6 0,8
Απώλεια πίεσης bar 0,05 0,13 0,15
Κατανάλωση ισχύος στα 100 % Vol. kW 0,2 0,2 0,28
Υπερπίεση λειτουργίας bar 3 - 16 3 - 16 3 - 16
Θερμοκρασία περιβάλλοντος °C 3 - 50 3 - 50 3 - 50
Θερμοκρασία εισόδου °C 60 60 60
Ψυκτικά μέσαR-513A R-513A R-513A
Μάζα kg 24 24 26
Διαστάσεις Π x Β x Υ mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Σύνδεση πεπιεσμένου αέραG ½ G ½ G ½
Σύνδεση εκροής συμπυκνωμάτωνG ¼ G ¼ G ¼
Ηλεκτρική παροχή230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Βάρος ψυκτικού μέσου kg 0,14 0,19 0,21
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 0,09 0,12 0,13
Ερμητικά κλειστό κύκλωμα ψύξης

Τεχνικά στοιχεία TBH

Βασική έκδοση

ΜοντέλοTBH 14 TBH 16 TBH 23
Παροχή όγκου m³/min 1,2 1,6 2,2
Απώλεια πίεσης bar 0,22 0,24 0,23
Κατανάλωση ισχύος στα 100 % Vol. kW 0,36 0,45 0,57
Υπερπίεση λειτουργίας bar 3 - 16 3 - 16 3 - 16
Θερμοκρασία περιβάλλοντος °C 3 - 50 3 - 50 3 - 50
Θερμοκρασία εισόδου °C 60 60 60
Ψυκτικά μέσαR-513A R-513A R-513A
Μάζα kg 33 38 46
Διαστάσεις Π x Β x Υ mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Σύνδεση πεπιεσμένου αέραG ½ G ½ G 1
Σύνδεση εκροής συμπυκνωμάτωνG ¼ G ¼ G ¼
Ηλεκτρική παροχή230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Βάρος ψυκτικού μέσου kg 0,29 0,44 0,49
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 0,18 0,28 0,31
Ερμητικά κλειστό κύκλωμα ψύξης

Τεχνικά στοιχεία TCH

Βασική έκδοση

ΜοντέλοTCH 27 TCH 33 TCH 36
Παροχή όγκου m³/min 2,6 3,15 3,5
Απώλεια πίεσης bar 0,18 0,19 0,21
Κατανάλωση ισχύος στα 100 % Vol. kW 0,6 0,8 1,08
Υπερπίεση λειτουργίας bar 3 - 16 3 - 16 3 - 16
Θερμοκρασία περιβάλλοντος °C 3 - 50 3 - 50 3 - 50
Θερμοκρασία εισόδου °C 60 60 60
Ψυκτικά μέσαR-513A R-513A R-513A
Μάζα kg 56 66 69
Διαστάσεις Π x Β x Υ mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Σύνδεση πεπιεσμένου αέραG 1 G 1¼ G 1¼
Σύνδεση εκροής συμπυκνωμάτωνG ¼ G ¼ G ¼
Ηλεκτρική παροχή230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Βάρος ψυκτικού μέσου kg 0,62 0,74 0,95
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 0,39 0,47 0,6
Ερμητικά κλειστό κύκλωμα ψύξης - - -

ΜοντέλοTCH 45
Παροχή όγκου m³/min 4,5
Απώλεια πίεσης bar 0,18
Κατανάλωση ισχύος στα 100 % Vol. kW 1,33
Υπερπίεση λειτουργίας bar 3 - 16
Θερμοκρασία περιβάλλοντος °C 3 - 50
Θερμοκρασία εισόδου °C 60
Ψυκτικά μέσαR-513A
Μάζα kg 75
Διαστάσεις Π x Β x Υ mm 640 x 663 x 609
Σύνδεση πεπιεσμένου αέραG 1¼
Σύνδεση εκροής συμπυκνωμάτωνG ¼
Ηλεκτρική παροχή230 V / 1 / 60 Hz
Βάρος ψυκτικού μέσου kg 1,03
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 0,65
Ερμητικά κλειστό κύκλωμα ψύξης -
