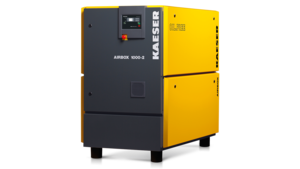

Συμπαγή συστήματα μη λιπαινόμενου εμβολοφόρου αεροσυμπιεστή: AIRBOX και AIRBOX CENTER

Άμεση σύνδεση, αθόρυβη λειτουργία και αντοχή στις βλάβες

Τα συμπαγή συστήματα AIRBOX και AIRBOX CENTER με αεροφυλάκιο, ξηραντή και προαιρετικό φίλτρο συνδέονται και ενεργοποιούνται αμέσως. Ο ενσωματωμένος εμβολοφόρος αεροσυμπιεστής παράγει πεπιεσμένο αέρα χωρίς λάδι. Ελέγχεται από το ηλεκτρονικό σύστημα ελέγχου SIGMA CONTROL BASIC ή SIGMA CONTROL 2.

Τα AIRBOX και AIRBOX CENTER έχουν τις εξής τεχνικές παραμέτρους:

  • Πίεση: 7 / 10 / 12,5 bar
  • Ογκομετρική παροχή: 0,25 – 0,90 m³/min
  • Ισχύς κινητήρα: 2,2 – 7,5 kW

Τα συμπαγή συστήματα μη λιπαινόμενου εμβολοφόρου αεροσυμπιεστή AIRBOX και AIRBOX CENTER μπορούν να χρησιμοποιηθούν οπουδήποτε χρειάζεται πεπιεσμένος αέρας, όπως σε εργαστήρια, σε φαρμακοβιομηχανίες ή σε βιομηχανίες ποτών και τροφίμων.

Πλεονεκτήματα

  • 24ωρη παροχή πεπιεσμένου αέρα, ακόμα και σε υψηλές θερμοκρασίες:
    Χάρη στο πρωτοποριακό σύστημα ψύξης του σώματος του αεροσυμπιεστή και του ηλεκτροκινητήρα, τα AIRBOX και AIRBOX CENTER μπορούν να λειτουργούν σε θερμοκρασία περιβάλλοντος 30 °C με συνεχή λειτουργία.
  • Δεν χρειάζεται επιπλέον ηχομόνωση.
    Η ηχομόνωση πάχους 40mm, η πολλαπλή εκτροπή του αέρα ψύξης, η ηχητική απομόνωση του σώματος του αεροσυμπιεστή, το κατάλληλο μήκος του αγωγού παροχής πεπιεσμένου αέρα και ο αποτελεσματικός σιγαστήρας παράλληλων πλακών επιτρέπουν την εγκατάσταση κοντά στο χώρο εργασίας χωρίς πρόσθετα μέτρα προστασίας από το θόρυβο.
  • Η συντήρηση αποτελεί παρελθόν.
    Τα συστήματα AIRBOX και AIRBOX CENTER είναι μη λιπαινόμενα, ενώ διαθέτουν σύστημα απευθείας μετάδοσης κίνησης 1:1 που δεν απαιτεί συντήρηση. Έτσι, η ανάγκη σας για την επίσκεψή μας για σέρβις θα είναι σπάνια. Ωστόσο, αν χρειαστεί να σας επισκεφθεί τεχνικός μας, μπορεί να αποκτήσει εύκολα πρόσβαση στα φίλτρα αέρα και αναρρόφησης αφαιρώντας απλώς τα μεγάλα καλύμματα πρόσβασης στο περίβλημα.
Εξοικονόμηση ενεργειακών δαπανών
Κόστος κύκλου ζωής

Οι ηλεκτροκινητήρες IE3 με υψηλό βαθμό απόδοσης μειώνουν τις απώλειες ενέργειας κατά περίπου 45 % σε σχέση με τους συμβατικούς κινητήρες. Έτσι, η κατανάλωση ρεύματος ελαττώνεται σημαντικά.



Λεπτομέρειες προϊόντων

Εξοπλισμός

Συνολικό σύστημα

AIRBOX CENTER - Συνολικό σύστημα (ανοιχτό)

  • Έτοιμο για λειτουργία
  • πλήρως αυτόματο
  • εξαιρετική ηχομόνωση
  • αντιδονητική μόνωση
  • καλύμματα επένδυσης με επίστρωση σκόνης

Ηχομόνωση

  • επένδυση με πλενόμενο αφρώδες υλικό
  • αντιδονητικά μεταλλικά στοιχεία
  • διπλή αντιδονητική μόνωση

Σώμα αεροσυμπιεστή

  • μη λιπαινόμενο
  • 2 κυλίνδρων
  • μονοβάθμιο ή διβάθμιο

Ηλεκτροκινητήρας

  • κινητήρας εξοικονόμησης ενέργειας (IE3)
  • γερμανική κατασκευή υψηλής ποιότητας
  • IP 54
  • μονωτικό υλικό της κατηγορίας F ως πρόσθετη εφεδρεία

Μηχανισμός μετάδοσης κίνησης

με σύστημα απευθείας μετάδοσης κίνησης 1:1 χωρίς ανάγκες συντήρησης και απώλειες μεταφοράς

Σύστημα ψύξης

  • αερόψυκτο
  • δύο ανεμιστήρες
  • μεταψύκτης πεπιεσμένου αέρα

Ηλεκτρικά στοιχεία

  • πίνακας ελέγχου IP 54
  • αεριζόμενα
  • αυτόματος συνδυασμός διακόπτη αστέρα-τριγώνου
  • διάταξη προστασίας από υπερένταση
  • μετασχηματιστής ελέγχου
  • έγκριση ηλεκτρομαγνητικής συμβατότητας για οικιακά δίκτυα

SIGMA CONTROL BASIC

Σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL BASIC

  • απλός και γρήγορος χειρισμός με εικονογράμματα και μεγάλη οθόνη
  • πλήρως αυτόματος έλεγχος QUADRO ή DUAL του αεροσυμπιεστή
  • παρακολούθηση πίεσης δικτύου, τελικής θερμοκρασίας συμπίεσης, ηλεκτροκινητήρα και (αν υπάρχει) αεροσυμπιεστή ψυκτικού μέσου
  • απομακρυσμένη ενεργοποίηση/απενεργοποίηση
  • ένδειξη θερμοκρασίας εισόδου ξηραντή
  • μετρητής ωρών για σέρβις, έμφορτη λειτουργία και λειτουργία αεροσυμπιεστή
  • ρυθμιζόμενο διάστημα σέρβις, δυνατότητα επιλογής μονάδων πίεσης και θερμοκρασίας (bar/psi/MPa/°C/°F)
  • δυνατότητα μείωσης της πίεσης αναφοράς ξεχωριστά
  • ρυθμιζόμενη διαφορά εναλλαγής
  • επαφή συνολικής βλάβης χωρίς δυναμικό
  • ηλεκτρονικός μεταδότης πίεσης
Προαιρετικά: Σύνδεση σε συστήματα διαχείρισης πεπιεσμένου αέρα π.χ. SIGMA AIR MANAGER BASIC

Υπόδειγμα διάταξης σταθμού πεπιεσμένου αέρα με τα επιμέρους στοιχεία του
Δομή σταθμού πεπιεσμένου αέρα με AIRBOX
  1. AIRBOX
  2. Ξηραντής ψυκτικού τύπου
  3. Αεροφυλάκια
  4. Φίλτρο
  1. Διάταξη αποστράγγισης συμπυκνωμάτων ECO DRAIN
  2. Σύστημα διατήρησης πίεσης
  3. SIGMA AIR MANAGER BASIC
Υπόδειγμα διάταξης σταθμού πεπιεσμένου αέρα με AIRBOX CENTER
Δομή AIRBOX CENTER
  1. AIRBOX CENTER
  2. Σύστημα διατήρησης πίεσης
  1. Φίλτρο
Τεχνικά στοιχεία

Μπορείτε να βρείτε τα τεχνικά στοιχεία στο εξής ενημερωτικό φυλλάδιο:
