Κοχλιοφόροι φυσητήρες έως 250 kW


Τεράστια εξοικονόμηση ενέργειας, κορυφαία απόδοση

Το μέλλον στον τομέα της χαμηλής πίεσης είναι εδώ: Οι ιδέες της Kaeser, όπως οι κοχλίες με το πασίγνωστο SIGMA Profil, προσφέρουν αύξηση της απόδοσης έως και 35%! Επίσης, όσον αφορά την έναρξη λειτουργίας, το χειρισμό και τη συντήρηση, τα πανίσχυρα συστήματα συνεχούς λειτουργίας που διαθέτουμε προσφέρουν μέγιστη εξοικονόμηση.

  • συστήματα φυσητήρων με υψηλή απόδοση και εύκολη συντήρηση, τα οποία διαθέτουν διαξονικές κεφαλές SIGMA
  • προαιρετικά με εκκινητή αστέρα/τριγώνου (STC) ή μετατροπέα συχνότητας (SFC)
  • Ολοκληρωμένη λύση "Plug-and-Play" με ηλεκτρικό εξοπλισμό, σύστημα ελέγχου SIGMA CONTROL 2 και ρυθμισμένη ιμαντοκίνηση. Πλήρωση με λάδι από το εργοστάσιο.

Οι κοχλίες νέας τεχνολογίας προσφέρουν πλεονεκτήματα τόσο στην δημόσιας διαχείρισης επεξεργασία λυμάτων όσο και στις αντίστοιχες βιομηχανικές, καθώς και στην επίπλευση και τη ρευστοποίηση, όπου οι φυσητήρες βρίσκονται σε συνεχή λειτουργία και η εξοικονόμηση ενέργειας παίζει σημαντικό ρόλο.

Πλεονεκτήματα

  • Μεγιστοποίηση της συνολικής απόδοσης του μηχανήματος:
    Επιτυγχάνεται χάρη στους ρότορες με SIGMA Profil, τη βέλτιστη μετάδοση κινητήρα-φυσητήρα και την ελάχιστη απώλεια πίεσης όλων των στοιχείων.
  • Ελαχιστοποίηση των κραδασμών στις συνδεδεμένες σωληνώσεις διεργασιών:
    Ειδικοί σιγαστήρες απορρόφησης που δρουν σε μεγάλο εύρος συχνοτήτων μειώνουν σημαντικά το θόρυβο από το μηχάνημα και τις σωληνώσεις.
  • Προστασία από διακοπές λειτουργίας:
    Τα ιδιαίτερα ανθεκτικά στοιχεία του συστήματος εξασφαλίζουν την αξιόπιστη λειτουργία του. Χάρη στην έξυπνη κατασκευή, δεν χρειάζονται βοηθητικά συγκροτήματα (π.χ. για στεγανοποίηση ή ψύξη). Μια σειρά από αισθητήρες επιτρέπει την τηλεεπιτήρηση των καταστάσεων λειτουργίας.
Μεγαλύτερο κέρδος χάρη στο μικρότερο κόστος κύκλου ζωής
Κόστος κύκλου ζωής

Η συνολική μας προσέγγιση για κερδοφορία: Μέγιστη ενεργειακή απόδοση, μέγιστη διαθεσιμότητα πεπιεσμένου αέρα και παγκόσμιο δίκτυο σέρβις και συμβουλευτικής υποστήριξης με γρήγορη ανταπόκριση.



Λεπτομέρειες προϊόντων

Εξοπλισμός

Plug and play

Οι φυσητήρες παραδίδονται έτοιμοι για σύνδεση, πλήρως εξοπλισμένοι με αισθητήρες, STC/SFC, SIGMA CONTROL 2 και διακόπτη έκτακτης ανάγκης, γεμισμένοι με λάδι και πιστοποιημένοι.

Κεφαλή φυσητήρα

Μπλοκ φυσητήρα υψηλής απόδοσης με SIGMA PROFIL

  • Κεφαλή φυσητήρα με SIGMA Profil, που έχει υψηλό βαθμό απόδοσης με την ελάχιστη δυνατή κατανάλωση ισχύος

Έδρανα και στεγανοποίηση

  • Τα ανθεκτικά κυλινδρικά έδρανα λαμβάνουν το 100 % των αξονικών δυνάμεων
  • Ολισθαίνων στεγανοποιητικός δακτύλιος στην περιστροφική σύνδεση στον άξονα κίνησης του κοχλία ενός κοχλιοφόρου φυσητήρα, για αξιόπιστη στεγανοποίηση με εύκολη συντήρηση

Ηλεκτροκινητήρας

  • Προϊόν της Siemens
  • Κινητήρας Premium Efficiency της κατηγορίας IE3 με υψηλό βαθμό απόδοσης, ηλεκτροκινητήρας και μετατροπέας συχνότητας της σειράς HBS με βαθμό απόδοσης συστήματος IES2
  • Τρία θερμίστορ PTC σε όλα τα μοντέλα της σειράς
  • Ρύθμιση με μετατροπέα συχνότητας SFC στα συστήματα με ρύθμιση αριθμού στροφών
  • Κεντρικό, εύκολα προσβάσιμο σημείο λίπανσης για κινητήρες με επαναλιπαινόμενα έδρανα για γρήγορη και ασφαλή συντήρηση

Μηχανισμός μετάδοσης κίνησης με ιμάντα (κοχλιοφόρος φυσητήρας EBS/FBS)

  • Αυτόματη σύσφιξη τραπεζοειδούς ιμάντα με ένδειξη
  • Σταθερά βέλτιστος δυνατός βαθμός απόδοσης μεταφοράς
  • Μειωμένο κόστος συντήρησης
  • Προστασία τραπεζοειδούς ιμάντα σε όλη τη σειρά, με πρόσθετη απόδοση ψύξης των ιμάντων

Απευθείας μετάδοση κίνησης (κοχλιοφόρος φυσητήρας CBS/ DBS και HBS)

  • Ενσωματωμένη σχέση μετάδοσης με σχεδόν 100% απόδοση κατά τη μετάδοση κίνησης
  • HBS με απευθείας 1:1 μετάδοση κίνησης
  • Προαιρετικά, διάφορες σχέσεις μετάδοσης
  • Χρήση στάνταρ ηλεκτροκινητήρων
  • Μεγάλη διάρκεια ζωής εδράνων μέσω βελτιστοποιημένης κατανομής ισχύος στη μετάδοση

Αποσβεστήρας κραδασμών

  • Σιγαστήρες απορρόφησης με υψηλή απόδοση και μεγάλο εύρος συχνοτήτων στην πλευρά αναρρόφησης και πίεσης, για μείωση των κραδασμών του αέρα διεργασιών
  • Αποτελεσματική σίγαση του θορύβου από το ρευστό που εισέρχεται στις σωληνώσεις

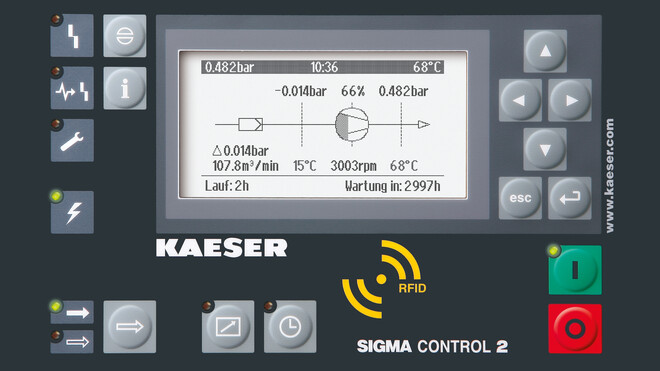

SIGMA CONTROL 2

SIGMA CONTROL 2 – Υποδοχή κάρτας SD

  • LED στα χρώματα του φωτεινού σηματοδότη για ένδειξη της κατάστασης λειτουργίας
  • Οθόνη κειμένου
  • Δυνατότητα επιλογής 30 γλωσσών
  • Πλήκτρα με εικονογράμματα Soft Touch
  • Πλήρως αυτόματη επιτήρηση και ρύθμιση
  • Επιλογή λειτουργίας Dual, Quadro-, Vario και συνεχούς λειτουργίας σε όλη τη σειρά
  • Διασυνδέσεις: Ethernet
  • Επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και DeviceNet
  • Υποδοχή κάρτας μνήμης SD για εγγραφή δεδομένων και ενημερώσεις
  • Συσκευή ανάγνωσης RFID
  • Webserver
  • Περιβάλλον εργασίας χρήστη KAESER CONNECT
  • Απεικόνιση των τιμών στις αναλογικές και ψηφιακές εισόδους
  • Μηνύματα προειδοποίησης και βλάβης
  • Γραφική απεικόνιση της εξέλιξης της πίεσης, της θερμοκρασίας και του αριθμού στροφών

KAESER CONNECT

  • Ανοίξτε το πρόγραμμα περιήγησης στο Internet
  • Εισαγάγετε τη διεύθυνση IP του SC2 και τον κωδικό πρόσβασης
  • Σύνδεση στο σύστημα ελέγχου φυσητήρα μέσω του ενσωματωμένου Web server

Στο περιβάλλον εργασίας χρήστη εμφανίζεται σε πραγματικό χρόνο η κατάσταση του μηχανήματος, οι τιμές στις αναλογικές και ψηφιακές εισόδους, μια λίστα με τα μηνύματα προειδοποίησης και βλάβης και η γραφική αναπαράσταση της εξέλιξης της πίεσης, της θερμοκρασίας και του αριθμού στροφών.

Plug and play

Συνδέστε, ανάψτε, τελειώσατε

Φυσητήρες έτοιμοι για σύνδεση: Σχεδίαση Plug & Play

Οι φυσητήρες παραδίδονται από το εργοστάσιο έτοιμοι για σύνδεση και πλήρως εξοπλισμένοι με μετατροπέα συχνότητας ή εκκινητή αστέρα/τριγώνου, SIGMA CONTROL 2 και διακόπτη έκτακτης ανάγκης. Αυτό σημαίνει λιγότερο κόπο, λιγότερα έξοδα και λιγότερους κινδύνους ήδη από τον σχεδιασμό, την κατασκευή, την τεκμηρίωση και την έναρξη λειτουργίας.

START CONTROL (STC)

Φυσητήρας - START CONTROL (STC)

Η έκδοση με ενσωματωμένο εκκινητή αστέρα/τριγώνου για λειτουργία με σταθερό αριθμό στροφών διαθέτει προηγμένο ηλεκτρονόμο, διάταξη προστασίας από υπερένταση και σύστημα ελεγκτή στροφών. Το SIGMA CONTROL 2 και ο διακόπτης έκτακτης ανάγκης ολοκληρώνουν το σύστημα.

SIGMA FREQUENCY CONTROL (SFC)

Φυσητήρας - SIGMA FREQUENCY CONTROL (SFC)

Ο μετατροπέας συχνότητας SFC επιτρέπει την προσαρμογή της ογκομετρικής παροχής στις ανάγκες της διεργασίας μέσω της ρύθμισης αριθμού στροφών του φυσητήρα. Τα πάντα είναι προγραμματισμένα και παραμετροποιημένα από το εργοστάσιο για άμεση έναρξη λειτουργίας.

Τεχνικά στοιχεία

Βασική έκδοση

ΜοντέλοCBS 121 L CBS 121 M DBS 221 L
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 650 1.100 650
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 12,6 12,5 23
Μέγ. ονομαστική ισχύς κινητήρα kW 18,5 22 30
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar - 550 -
Μέγ. ικανότητα αναρρόφησης m³/min - 12,5 -
Μέγ. ονομαστική ισχύς κινητήρα kW - 15 -
Ονομαστικό πλάτος σύνδεσης DN 80 80 100
Διαστάσεις με πίνακα ελέγχου και ηχομονωτικό περίβλημα
Π x Β x Υ mm 		1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Μέγιστο βάρος kg 730 750 820

ΜοντέλοDBS 221 M EBS 410 CL EBS 410 CM
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.100 650 1.100
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 22 41 30
Μέγ. ονομαστική ισχύς κινητήρα kW 37 37 37
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 550 - 550
Μέγ. ικανότητα αναρρόφησης m³/min 22 - 41
Μέγ. ονομαστική ισχύς κινητήρα kW 22 - 37
Ονομαστικό πλάτος σύνδεσης DN 100 150 150
Διαστάσεις με πίνακα ελέγχου και ηχομονωτικό περίβλημα
Π x Β x Υ mm 		1.110 x 1.480 x 1.670 1.280 x 1.760 x 1.820 1.280 x 1.760 x 1.820
Μέγιστο βάρος kg 850 1.400 1.400

ΜοντέλοEBS 410 L EBS 410 M FBS 660 L
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 650 1.100 650
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 41 40 67
Μέγ. ονομαστική ισχύς κινητήρα kW 55 75 90
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar - 550 -
Μέγ. ικανότητα αναρρόφησης m³/min - 38 -
Μέγ. ονομαστική ισχύς κινητήρα kW - - -
Ονομαστικό πλάτος σύνδεσης DN 150 150 200
Διαστάσεις με πίνακα ελέγχου και ηχομονωτικό περίβλημα
Π x Β x Υ mm 		1.460 x 1.760 x 1.970 1.460 x 1.760 x 1.970 2.250 x 1.950 x 1.900
Μέγιστο βάρος kg 1.520 1.520 1.850

ΜοντέλοFBS 660 M HBS 1600 L HBS 1600 M
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.100 650 1.100
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 66 162 162
Μέγ. ονομαστική ισχύς κινητήρα kW 110 200 250
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 550 - 500
Μέγ. ικανότητα αναρρόφησης m³/min 64 - 106,91
Μέγ. ονομαστική ισχύς κινητήρα kW 75 - 160
Ονομαστικό πλάτος σύνδεσης DN 200 300 300
Διαστάσεις με πίνακα ελέγχου και ηχομονωτικό περίβλημα
Π x Β x Υ mm 		2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320 2.065 x 3.350 x 2.320
Μέγιστο βάρος kg 2.200 5.880 5.940

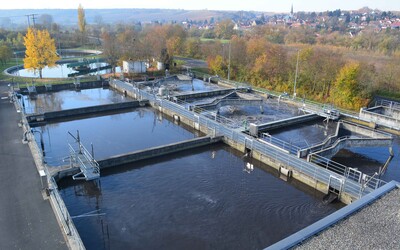

Μονάδα επεξεργασίας λυμάτων στο Kitzingen
Μειώστε την κατανάλωση ενέργειας και αυξήστε την ποσότητα του αέρα!

Πώς γίνετε να μειώσετε την κατανάλωση ενέργειας πάνω από 20% εκσυγχρονίζοντας απλώς την εγκατάστασή σας; Μάθετε τον τρόπο στην ιστορία αναφοράς.

Ενδεικτικό έργο Kitzingen
