Μη λιπαινόμενοι κοχλιοφόροι αεροσυμπιεστές με ενσωματωμένο ξηραντή πεπιεσμένου αέρα


i.HOC – Αφύγρανση πεπιεσμένου αέρα με ασυναγώνιστη απόδοση

Ο πατενταρισμένος ξηραντής περιστρεφόμενου τυμπάνου i.HOC της KAESER αξιοποιεί έως και το 100% της θερμότητας του αεροσυμπιεστή! Χάρη στην αναγέννηση πλήρους ροής, παρέχει αξιόπιστα σημεία δρόσου υπό πίεση σε θερμοκρασίες περιβάλλοντος έως και 45 °C – και αυτό χωρίς καν ηλεκτρική θέρμανση ή πρόσθετη ψύξη του αέρα αναγέννησης!

  • Τοποθετείται σε αερόψυκτες ή υδρόψυκτες μονάδες
  • Ονομαστική ισχύς μονάδας 37 kW έως 200 kW
  • Ρυθμός παροχής μονάδας 3,3 m³/min έως 30 m³/min
  • Ενσωματωμένο σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2 (εκδόσεις μοντέλων SFC)

Πλεονεκτήματα

  • Σημεία δρόσου υπό πίεση κάτω του μηδενός ακόμη και με υψηλές θερμοκρασίες:
    Χάρη στις εξαιρετικές ικανότητες αναγέννησης που διαθέτει, το i.HOC εξασφαλίζει σημεία δρόσου υπό πίεση κάτω του μηδενός ακόμη και σε υψηλές θερμοκρασίες ψυκτικού μέσου.
  • Σταθερό σημείο δρόσου υπό πίεση ακόμη και με μεταβλητή ογκομετρική παροχή:
    Το σημείο δρόσου υπό πίεση παραμένει σταθερό ακόμη και με χαμηλό φορτίο αεροσυμπιεστή – χωρίς να απαιτείται αντιστάθμιση μερικού φορτίου.
  • Αποτελεσματική αφύγρανση και ανάκτηση θερμότητας:
    Το i.HOC χρησιμοποιεί τους εναλλάκτες θερμότητας δευτέρου σταδίου, οι οποίοι έχουν βελτιστοποιηθεί για ανάκτηση θερμότητας, ως ψύκτες αέρα αναγέννησης.
Κόστος κύκλου ζωής

Οι ποιοτικές υπηρεσίες παροχής συμβουλών, η τεχνικά εξελιγμένη έρευνα και ανάπτυξη, καθώς και το παγκόσμιο δίκτυο σέρβις προστατεύουν τα συστήματά σας από ενδεχόμενες βλάβες.



Λεπτομέρειες για τους μη λιπαινόμενους κοχλιοφόρους αεροσυμπιεστές με ενσωματωμένο i.HOC ή ξηραντή ψυκτικού τύπου

Διάφορες τεχνολογίες ξήρανσης

Ενσωματωμένος ξηραντής ψυκτικού τύπου

Ακόμη και για τους μη λιπαινόμενους κοχλιοφόρους αεροσυμπιεστές, οι ξηραντές ψυκτικού τύπου αποτελούν ιδανική επιλογή για την παροχή της μέγιστης δυνατής ενεργειακής απόδοσης και του πιο ευνοϊκού επενδυτικού κόστους για σημεία δρόσου υπό πίεση έως +3 °C. Τα σημεία δρόσου υπό πίεση κάτω από +3 °C παρέχονται από τους ξηραντές προσρόφησης.

Ενσωματωμένος ξηραντής περιστρεφόμενου τυμπάνου i.HOC

Ο προαιρετικός συμπαγής ξηραντής περιστρεφόμενου τυμπάνου i.HOC που είναι ενσωματωμένος στον κοχλιοφόρο αεροσυμπιεστή παρέχει σημεία δρόσου υπό πίεση έως -30 °C με εξαιρετική αξιοπιστία και αποτελεσματικότητα. Ο θερμός πεπιεσμένος αέρας από το δεύτερο στάδιο συμπίεσης χρησιμοποιείται για την αναγέννηση του υλικού αφύγρανσης.

i.HOC με αναγέννηση πλήρους ροής
i.HOC με αναγέννηση πλήρους ροής KAESER
□ Αναγέννηση πλήρους ροής □ Αναγέννηση μερικής ροής
↓ Περιοχή αναγέννησης: Ο θερμός αέρας προσροφά την υγρασία από το υλικό αφύγρανσης.
↑ Περιοχή αφύγρανσης: Η υγρασία αποβάλλεται από τον κρύο αέρα στο υλικό αφύγρανσης.

Το σύστημα i.HOC (Integrated Heat of Compression Dryer) χρησιμοποιεί όλη τη θερμότητα συμπίεσης από το δεύτερο στάδιο συμπίεσης για την αφύγρανση (αναγέννηση πλήρους ροής). Αυτή η θερμότητα παράγεται ούτως ή άλλως και είναι διαθέσιμη δωρεάν.

  • Καμία πρόσθετη κατανάλωση ενέργειας για τη διαδικασία αφύγρανσης
  • Μεγαλύτερη ικανότητα αναγέννησης σε σχέση με τους ξηραντές με αναγέννηση μερικού φορτίου
  • Πλήρης απόδοση, ακόμη και με χαμηλό φορτίο αεροσυμπιεστή

Τα πλεονεκτήματα της αναγέννησης πλήρους ροής είναι εμφανή, ειδικά όταν η θερμοκρασία του ψυκτικού μέσου είναι υψηλή. Οι ξηραντές περιστρεφόμενου τυμπάνου της KAESER προσφέρουν εξαιρετικά αποτελέσματα αφύγρανσης, ακόμη και χωρίς πρόσθετη ηλεκτρική θέρμανση του αέρα αναγέννησης.

Ενσωματωμένος ξηραντής ψυκτικού τύπου

Αφύγρανση με εξοικονόμηση ενέργειας

Η ενσωματωμένη σχεδίαση σε συνδυασμό με τον μεγάλο αλουμινένιο εναλλάκτη θερμότητας τύπου μπλοκ εξασφαλίζουν ελάχιστες απώλειες πίεσης κάτω από 0,1 bar. Επιπλέον, ο αεροσυμπιεστής ψυκτικού μέσου Scroll φροντίζει για την εξοικονόμηση ενέργειας κατά την αφύγρανση του πεπιεσμένου αέρα.

Εύκολη πρόσβαση

Όλα τα εξαρτήματα του ξηραντή ψυκτικού τύπου είναι εύκολα προσβάσιμα από τη θύρα σέρβις που βρίσκεται στο μπροστινό μέρος της μονάδας. Έτσι, οι εργασίες συντήρησης που πραγματοποιούνται στον ξηραντή ψυκτικού τύπου γίνονται πανεύκολα.

Εικόνα από το εσωτερικό του ενσωματωμένου ξηραντή περιστρεφόμενου τυμπάνου

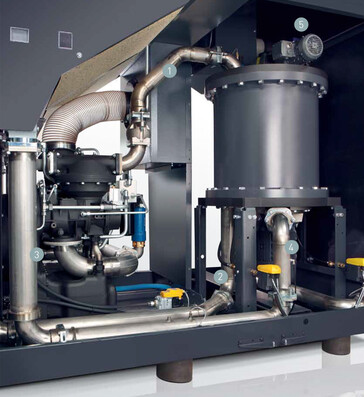

Σχέδιο εγκατάστασης ξηραντή περιστρεφόμενου τυμπάνου i.HOC
  1. Είσοδος αέρα αναγέννησης
  2. Έξοδος αέρα αναγέννησης
  3. Διαχωρισμός συμπυκνωμάτων
  4. Είσοδος φυγοκεντρικού ανεμιστήρα
  5. Έξοδος i.HOC
Λεπτομέρειες για το i.HOC

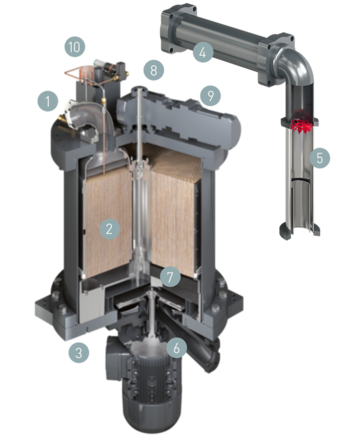

i.HOC - Εγκάρσια τομή και εξαρτήματα
  1. Είσοδος αέρα αναγέννησης
  2. Τύμπανο (υλικό αφύγρανσης: σιλικαζέλ)
  3. Έξοδος αέρα αναγέννησης
  4. Εναλλάκτης θερμότητας δευτέρου σταδίου
  5. Διαχωριστής συμπυκνωμάτων
  6. Φυγοκεντρικός ανεμιστήρας
  7. Απονεφωτής (διαχωριστής σταγονιδίων)
  8. Έξοδος ξηραντή περιστρεφόμενου τυμπάνου
  9. Ηλεκτροκινητήρας τυμπάνου
  10. Αισθητήρας σημείου δρόσου υπό πίεση (προαιρετικά)
Τεχνικά στοιχεία DSG-2 A

Βασική έκδοση

ΜοντέλοDSG 140-2 A DSG 180-2 A DSG 220-2 A
Υπερπίεση λειτουργίας bar 8 10 4 6 8 10 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Μέγ. υπερπίεση bar 8 10 4 6 8 10 4 6 8 10
Ονομαστική απόδοση κινητήρα kW 90 110 132
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 77 78 78
Μάζα kg 3.400 3.550 3.650

ΜοντέλοDSG 260-2 A DSG 290-2 A
Υπερπίεση λειτουργίας bar 4 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Μέγ. υπερπίεση bar 4 8 10 8 10
Ονομαστική απόδοση κινητήρα kW 160 200
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 79 81
Μάζα kg 3.800 4.000

Έκδοση SFC

ΜοντέλοDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Υπερπίεση λειτουργίας bar 4 6 8 10 4 6 8 10 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Μέγ. υπερπίεση bar 6 10 8,5 10 7 10
Ονομαστική απόδοση κινητήρα kW 110 132 160
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 79 79 80
Μάζα kg 4.150 4.250 4.400

ΜοντέλοDSG 290-2 SFC A
Υπερπίεση λειτουργίας bar 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Μέγ. υπερπίεση bar 8,5 10
Ονομαστική απόδοση κινητήρα kW 200
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 82
Μάζα kg 4.600

Έκδοση RD

ΜοντέλοDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Υπερπίεση λειτουργίας bar 8 10 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Μέγ. υπερπίεση bar 8 10 6 8 10 6 8 10
Ονομαστική απόδοση κινητήρα kW 90 110 132
Σημείο δρόσου υπό πίεση °C -34 -36 -26 -33 -36 -26 -33 -35
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 77 78 78
Μάζα kg 4.500 4.650 4.750

ΜοντέλοDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Υπερπίεση λειτουργίας bar 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 26,1 26 22,9 28,55 28,5 26
Μέγ. υπερπίεση bar 8 10 8 10
Ονομαστική απόδοση κινητήρα kW 160 200
Σημείο δρόσου υπό πίεση °C -25 -32 -34 -24 -31 -33
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 79 81
Μάζα kg 4.900 5.100

Έκδοση RD-SFC

ΜοντέλοDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Υπερπίεση λειτουργίας bar 6 8 10 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Μέγ. υπερπίεση bar 6 10 8,5 10 7 10
Ονομαστική απόδοση κινητήρα kW 110 132 160
Σημείο δρόσου υπό πίεση °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 79 79 80
Μάζα kg 5.250 5.350 5.500

ΜοντέλοDSG 290-2 i.HOC SFC A
Υπερπίεση λειτουργίας bar 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Μέγ. υπερπίεση bar 8,5 10
Ονομαστική απόδοση κινητήρα kW 200
Σημείο δρόσου υπό πίεση °C -24 -30 -33
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.385
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 82
Μάζα kg 5.700

Τεχνικά στοιχεία DSG-2 W

Βασική έκδοση

ΜοντέλοDSG 140-2 W DSG 180-2 W DSG 220-2 W
Υπερπίεση λειτουργίας bar 8 10 4 6 8 10 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Μέγ. υπερπίεση bar 8 10 4 6 8 10 4 6 8 10
Ονομαστική απόδοση κινητήρα kW 90 110 132
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 69 70 71
Μάζα kg 3.100 3.250 3.350

ΜοντέλοDSG 260-2 W DSG 290-2 W
Υπερπίεση λειτουργίας bar 4 6 8 10 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Μέγ. υπερπίεση bar 4 8 10 8 10
Ονομαστική απόδοση κινητήρα kW 160 200
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 74 75
Μάζα kg 3.500 3.700

Έκδοση SFC

ΜοντέλοDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Υπερπίεση λειτουργίας bar 4 6 8 10 4 6 8 10 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Μέγ. υπερπίεση bar 6 10 8,5 10 7 10
Ονομαστική απόδοση κινητήρα kW 110 132 160
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 71 72 75
Μάζα kg 3.850 3.950 4.100

ΜοντέλοDSG 290-2 SFC W
Υπερπίεση λειτουργίας bar 4 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Μέγ. υπερπίεση bar 8,5 10
Ονομαστική απόδοση κινητήρα kW 200
Διαστάσεις
Π x Β x Υ mm 		3.435 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 76
Μάζα kg 4.300

Έκδοση RD

ΜοντέλοDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Υπερπίεση λειτουργίας bar 8 10 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Μέγ. υπερπίεση bar 8 10 6 8 10 6 8 10
Ονομαστική απόδοση κινητήρα kW 90 110 132
Σημείο δρόσου υπό πίεση °C -32 -36 -24 -33 -36 -24 -33 -36
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 69 70 71
Μάζα kg 4.200 4.350 4.450

ΜοντέλοDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Υπερπίεση λειτουργίας bar 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 26,1 26 22,9 28,55 28,5 26
Μέγ. υπερπίεση bar 8 10 8 10
Ονομαστική απόδοση κινητήρα kW 160 200
Σημείο δρόσου υπό πίεση °C -25 -33 -36 -24 -33 -36
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 74 75
Μάζα kg 4.600 4.800

Έκδοση RD-SFC

ΜοντέλοDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Υπερπίεση λειτουργίας bar 6 8 10 6 8 10 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Μέγ. υπερπίεση bar 6 10 8,5 10 7 10
Ονομαστική απόδοση κινητήρα kW 110 132 160
Σημείο δρόσου υπό πίεση °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 71 72 75
Μάζα kg 4.950 5.050 5.200

ΜοντέλοDSG 290-2 i.HOC SFC W
Υπερπίεση λειτουργίας bar 6 8 10
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Μέγ. υπερπίεση bar 8,5 10
Ονομαστική απόδοση κινητήρα kW 200
Σημείο δρόσου υπό πίεση °C -25 -33 -36
Διαστάσεις
Π x Β x Υ mm 		4.270 x 1.750 x 2.060
Σύνδεση πεπιεσμένου αέραDN80 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 76
Μάζα kg 5.400
