Λοβοφόροι Φυσητήρες COMPACT έως 200 kW

Μελετημένος σχεδιασμός, μικρό μέγεθος και δυνατότητα άμεσης χρήσης

Οι φυσητήρες COMPACT παρέχονται προαιρετικά και ως ολοκληρωμένες λύσεις με ενσωματωμένο ηλεκτρικό εξοπλισμό. Έτσι, διευκολύνεται η έναρξη λειτουργίας και η συντήρηση, ενώ εξασφαλίζεται η οικονομική και αξιόπιστη λειτουργία:

  • Φυσητήρες με ελάχιστες απαιτήσεις χώρου – με ηχομονωτικό κάλυμμα και δυνατότητα δομοστοιχειωτής επέκτασης (μοντέλα BB C έως FB C και HB 950 C)
  • κατάλληλοι και για μεταφορά αζώτου (εκδόσεις μοντέλου CN)
  • Μοντέλα OFC και STC ως ολοκληρωμένα συστήματα έτοιμα για λειτουργία, με ενσωματωμένο ηλεκτρικό σύστημα ελέγχου και ισχύος: εκκινητής αστέρα-τριγώνου ή αδιαβάθμητη ρύθμιση αριθμού στροφών μέσω του μετατροπέα συχνότητας (εκδόσεις μοντέλου STC και OFC)

Πλεονεκτήματα

  • Εξοικονομήστε χρόνο και χρήμα με συστήματα plug and play:
    Οι φυσητήρες με ενσωματωμένο σύστημα ελέγχου μειώνουν σημαντικά τα έξοδα για το σχεδιασμό, την κατασκευή, την έναρξη λειτουργίας, την επικοινωνία δεδομένων και την πιστοποίηση.
  • Αξιόπιστη μεταφορά ανάλογα με τις ανάγκες σας:
    Το σύστημα ελέγχου SIGMA CONTROL 2 αυξάνει την απόδοση των ολοκληρωμένων μηχανημάτων μας, ενώ επιτηρεί και μεταδίδει συνεχώς δεδομένα σχετικά με την απόδοση και την κατάστασή τους. Τι σημαίνει αυτό στην πράξη; Μέγιστη ασφάλεια και διαθεσιμότητα.
  • Ελάχιστες απαιτήσεις χώρου χάρη στην έξυπνη κατασκευή του περιβλήματος:
    Οι φυσητήρες COMPACT με ηχομονωτικό κάλυμμα, ακόμα και στην πλήρη έκδοση STC, μπορούν να τοποθετηθούν σε σειρά, καθώς όλα τα μέρη που χρειάζονται συντήρηση είναι προσβάσιμα από μπροστά και οι συνδέσεις αέρα είναι από πίσω.

Μεγαλύτερο κέρδος χάρη στο μικρότερο κόστος κύκλου ζωής
Κόστος κύκλου ζωής

Η συνολική μας προσέγγιση για κερδοφορία: Μέγιστη ενεργειακή απόδοση, μέγιστη διαθεσιμότητα πεπιεσμένου αέρα και παγκόσμιο δίκτυο σέρβις και συμβουλευτικής υποστήριξης με γρήγορη ανταπόκριση.



Λεπτομέρειες προϊόντων

Εξοπλισμός

Κεφαλή φυσητήρα

Συστήματα λοβοφόρων φυσητήρων με OMEGA Profil

  • Αντοχή και μεγάλη διάρκεια ζωής
  • Ενεργειακά αποδοτικό OMEGA Profil των περιστρεφομένων λοβών
  • Μεγάλος εύρος ρύθμισης

Κινητήρας μετάδοσης κίνησης

  • Επώνυμο προϊόν
  • Κινητήρας κατηγορίας IE3 με υψηλό βαθμό απόδοσης
  • Τρία θερμίστορ PTC σε όλα τα μοντέλα της σειράς
  • Ρύθμιση με μετατροπέα συχνότητας OFC στα συστήματα με ρύθμιση αριθμού στροφών
  • Κεντρικό, εύκολα προσβάσιμο σημείο λίπανσης για κινητήρες με επαναλιπαινόμενα έδρανα για γρήγορη και ασφαλή συντήρηση

Ηχομόνωση

  • Ενεργειακά βελτιστοποιημένη αναρρόφηση ψυχρού αέρα περιβάλλοντος για αέρα αναρρόφησης φυσητήρα και αέρα ψύξης κινητήρα έξω από το ηχομονωτικό κάλυμμα
  • Αποτελεσματική σίγαση των θορύβων του μηχανήματος χάρη στην επένδυση μεγάλου πάχους από βαρύ, αφρώδες υλικό και τους σιγαστήρες στα ανοίγματα εισερχόμενου και εξερχόμενου αέρα
  • Μείωση των κραδασμών του αέρα διεργασιών μετά την κεφαλή φυσητήρα, χάρη στους σιγαστήρες απορρόφησης, οι οποίοι δρουν σε μεγάλο εύρος συχνοτήτων
  • Ελάχιστοι υπολειπόμενοι κραδασμοί, άρα χαμηλές εκπομπές θορύβου στις επόμενες σωληνώσεις

Μετάδοση ισχύος

  • Υψηλός βαθμός απόδοσης
  • Αυτόματη ρύθμιση της τάνυσης του ιμάντα για διατήρηση της καλής μετάδοσης
  • Προστατευτικό πλέγμα τραπεζοειδούς ιμάντα
  • Η διάταξη τάνυσης του ιμάντα λειτουργεί κατά την αλλαγή του ιμάντα και ως διάταξη ανύψωσης κινητήρα

SIGMA CONTROL 2

Σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2

  • SIGMA CONTROL 2 με λογισμικό ανάλογο με το φυσητήρα
  • Οθόνη και συσκευή ανάγνωσης RFID για αποτελεσματική επικοινωνία και μεγαλύτερη ασφάλεια
  • Μεγάλη ευελιξία και εύκολη ενσωμάτωση σε συστήματα ελέγχου με διάφορες διασυνδέσεις
  • Συσκευή ανάγνωσης κάρτας SD για εύκολη και γρήγορη ενημέρωση, καθώς και για εγγραφή δεδομένων λειτουργίας

Μεταψύκτης αέρα ACA

Μεταψύκτες για φυσητήρες

  • Οικονομικός μεταψύκτης ACA που αναπτύχθηκε από την KAESER KOMPRESSOREN για λειτουργία με φυσητήρες περιστρεφόμενων εμβόλων
  • Μείωση της θερμοκρασίας αέρα του φυσητήρα με βέλτιστη διατήρηση της πίεσης έως 10 °C πάνω από τη θερμοκρασία περιβάλλοντος χωρίς να απαιτείται νερό ψύξης
  • Η ηλεκτρική σύνδεση μπορεί να πραγματοποιηθεί απευθείας στον πίνακα ελέγχου του φυσητήρα.

Πρωτοποριακός σχεδιασμός για εξοικονόμηση χώρου

Μπορείτε να τοποθετήσετε πολλούς φυσητήρες COMPACT σε σειρά, εξοικονομώντας χώρο.

  • Όλες οι εργασίες συντήρησης και ρύθμισης μπορούν να πραγματοποιηθούν από μπροστά ή από επάνω.
  • Όλες οι βαλβίδες συνδέονται απευθείας με το συγκρότημα.
  • Όλες οι συνδέσεις σωληνώσεων και τα ανοίγματα εισερχόμενου αέρα βρίσκονται στο πίσω μέρος.

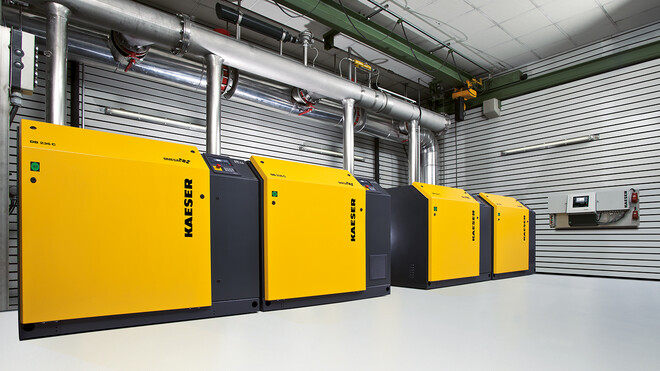

Σταθμός με φυσητήρες DBC και SIGMA AIR MANAGER

Πρόσβαση από μπροστά στα εξής:

  • Τάνυση του ιμάντα κίνησης και ένδειξη τάνυσης (προστατευτικό ιμάντα σε μεγαλύτερα συστήματα σε δύο τμήματα)
  • Έλεγχος και αντικατάσταση του φίλτρου αναρρόφησης
  • Κιβώτιο σύνδεσης ακροδεκτών κινητήρα
  • Στόμιο εκκένωσης και πλήρωσης λαδιού, έλεγχος στάθμης λαδιού

Εύκολη τοποθέτηση σε εξωτερικό χώρο
Τοποθέτηση φυσητήρα KAESER σε εξωτερικό χώρο

Οι φυσητήρες Kaeser μπορούν να τοποθετηθούν και σε εξωτερικό χώρο εύκολα και οικονομικά. Οι ειδικά σχεδιασμένες επενδύσεις που προστατεύουν τα ανοίγματα εισερχόμενου αέρα από τη βροχή διαθέτουν πλέγμα προστασίας για τα πουλιά. Επιπλέον, το στέγαστρο από ανοξείδωτο χάλυβα εμποδίζει την υπερθέρμανση λόγω ηλιακής ακτινοβολίας.

Εξαρτήματα: Start-Control STC και ρυθμιστής αριθμού στροφών OFC

Start-Control STC

Start-Control STC

Ο εκκινητής αστέρα-τριγώνου (με δυνατότητα τηλεχειρισμού), το χειριστήριο του ανεμιστήρα του ηχομονωτικού καλύμματος, ο μετρητής ωρών λειτουργίας, το KAESER CONTROL και η διασύνδεση σέρβις βρίσκονται στον πίνακα ελέγχου.

Ρυθμιστής αριθμού στροφών τύπου OFC

Ρυθμιστής αριθμού στροφών τύπου OFC

Οι μετατροπείς συχνότητας επιτρέπουν τον αδιαβάθμητο έλεγχο του αριθμού στροφών του φυσητήρα και, σε συνδυασμό με έναν αισθητήρα πίεσης, τη ρύθμιση της πίεσης. Η μονάδα ελέγχου συντονίζει τους μετατροπείς συχνότητας και το συγκρότημα φυσητήρων. Οι είσοδοι και έξοδοι σήματος, καθώς και η σύνδεση Profibus αυξάνουν τις δυνατότητες χρήσης.

Τεχνικά στοιχεία

Βασική έκδοση

ΜοντέλοBB 52 C BB 69 C BB 89 C
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.000 1.000 1.000
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 4,7 5,9 8,2
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 500 500 500
Μέγ. ικανότητα αναρρόφησης m³/min 4,7 5,9 8,3
Μέγ. ονομαστική ισχύς κινητήρα kW 7,5 11 15
Ονομαστικό πλάτος σύνδεσης DN 50 65 65
Διαστάσεις χωρίς ηχομονωτικό περίβλημα Π x Β x Υ mm 785 x 635 x 940 890 x 660 x 960 890 x 660 x 960
Μέγ. βάρος χωρίς ηχομονωτικό περίβλημα kg 140 195 201
Διαστάσεις με ηχομονωτικό περίβλημα Π x Β x Υ mm 800 x 790 x 1.120 960 x 780 x 1.200 960 x 780 x 1.200
Μέγ. βάρος με ηχομονωτικό περίβλημα kg 210 325 331

ΜοντέλοCB 111 C CB 131 C DB 166 C
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 800 1.000 1.000
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 8,8 12,3 15,6
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 400 500 500
Μέγ. ικανότητα αναρρόφησης m³/min 8,9 12,4 15,7
Μέγ. ονομαστική ισχύς κινητήρα kW 18,5 30 37
Ονομαστικό πλάτος σύνδεσης DN 80 80 100
Διαστάσεις χωρίς ηχομονωτικό περίβλημα Π x Β x Υ mm 855 x 1.010 x 1.290 855 x 1.010 x 1.290 990 x 1.070 x 1.120
Μέγ. βάρος χωρίς ηχομονωτικό περίβλημα kg 263 302 432
Διαστάσεις με ηχομονωτικό περίβλημα Π x Β x Υ mm 990 x 1.160 x 1.290 990 x 1.160 x 1.290 1.110 x 1.160 x 1.290
Μέγ. βάρος με ηχομονωτικό περίβλημα kg 443 482 632

ΜοντέλοDB 236 C EB 291 C EB 421 C
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.000 1.000 1.000
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 21,1 28,6 40,1
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 500 500 500
Μέγ. ικανότητα αναρρόφησης m³/min 22,3 28,8 40,4
Μέγ. ονομαστική ισχύς κινητήρα kW 45 75 75
Ονομαστικό πλάτος σύνδεσης DN 100 150 150
Διαστάσεις χωρίς ηχομονωτικό περίβλημα Π x Β x Υ mm 990 x 1.070 x 1.120 1.240 x 1.370 x 1.510 1.240 x 1.370 x 1.510
Μέγ. βάρος χωρίς ηχομονωτικό περίβλημα kg 482 921 966
Διαστάσεις με ηχομονωτικό περίβλημα Π x Β x Υ mm 1.110 x 1.160 x 1.290 1.420 x 1.600 x 1.700 1.420 x 1.600 x 1.700
Μέγ. βάρος με ηχομονωτικό περίβλημα kg 682 1.261 1.306

ΜοντέλοFB 441 C FB 621 C FB 791 C
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.000 1.000 800
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 41,3 58,5 71,3
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 500 500 450
Μέγ. ικανότητα αναρρόφησης m³/min 41,6 58,9 71,8
Μέγ. ονομαστική ισχύς κινητήρα kW 90 132 110
Ονομαστικό πλάτος σύνδεσης DN 200 200 250
Διαστάσεις χωρίς ηχομονωτικό περίβλημα Π x Β x Υ mm 1.790 x 1.450 x 1.750 1.790 x 1.450 x 1.750 1.870 x 1.450 x 1.900
Μέγ. βάρος χωρίς ηχομονωτικό περίβλημα kg 1.450 1.965 1.717
Διαστάσεις με ηχομονωτικό περίβλημα Π x Β x Υ mm 1.920 x 1.620 x 1.910 1.920 x 1.620 x 1.910 1.920 x 1.620 x 2.090
Μέγ. βάρος με ηχομονωτικό περίβλημα kg 1.960 2.375 2.247

ΜοντέλοHB 950 C
Μέγ. διαφορική πίεση – Μανομετρική πίεση mbar 1.000
Μέγ. ωφέλιμη ογκομετρική παροχή m³/min 93,1
Μέγ. διαφορική πίεση – Λειτουργία υποπίεσης mbar 500
Μέγ. ικανότητα αναρρόφησης m³/min 91,65
Μέγ. ονομαστική ισχύς κινητήρα kW 200
Ονομαστικό πλάτος σύνδεσης DN 250
Διαστάσεις χωρίς ηχομονωτικό περίβλημα Π x Β x Υ mm 1.700 x 1.700 x 1.950
Μέγ. βάρος χωρίς ηχομονωτικό περίβλημα kg 3.005
Διαστάσεις με ηχομονωτικό περίβλημα Π x Β x Υ mm 2.170 x 1.864 x 2.110
Μέγ. βάρος με ηχομονωτικό περίβλημα kg 3.805
