Ξηραντές ψυκτικού τύπου εξοικονόμησης ενέργειας SECOTEC από 45 έως 98 m³/min

SECOTEC TG: Πανίσχυρος ξηραντής με μικρές διαστάσεις

Με τη νέα σειρά TG, η KAESER επεκτείνει τους ξηραντές ψυκτικού τύπου εξοικονόμησης ενέργειας SECOTEC με ογκομετρική παροχή έως 98 m³/min σε αερόψυκτες και υδρόψυκτες εκδόσεις.

Κατασκευασμένες για τη βιομηχανία μεγάλης κλίμακας, οι πανίσχυρες μονάδες μικρών διαστάσεων εξασφαλίζουν σταθερά σημεία δρόσου υπό πίεση ακόμα και στις πιο δύσκολες συνθήκες – με μέγιστη αξιοπιστία και ελάχιστο κόστος κύκλου ζωής.
Η πανίσχυρη σχεδίαση των συσσωρευτών ψύχους και το σύστημα ελέγχου SIGMA CONTROL SMART που περιλαμβάνεται στον βασικό εξοπλισμό και μπορεί να λειτουργήσει μέσω δικτύου εγγυώνται λειτουργία με ελάχιστη καταπόνηση υλικού και εξοικονόμηση ενέργειας σε όλες τις φάσεις φορτίου. Ο καινοτόμος έλεγχος του αέρα εξαγωγής των αερόψυκτων εκδόσεων θέτει νέα πρότυπα όσο αφορά την ασφάλεια λειτουργίας και την εξοικονόμηση κόστους.

Τα πλεονεκτήματα τους

  • Αυξήστε την ασφάλεια λειτουργίας:
    Ο καινοτόμος έλεγχος του αέρα εξαγωγής των ξηραντών ψυκτικού τύπου SECOTEC TG σε συνδυασμό με έναν φυγοκεντρικό ανεμιστήρα εξασφαλίζει βέλτιστη ψύξη της εγκατάστασης. Αυτό όχι μόνο ανοίγει νέες δυνατότητες στη σχεδίαση και την εγκατάσταση, αλλά και συμβάλλει σημαντικά στην αποδοτική λειτουργία των μεγάλων ξηραντών ψυκτικού τύπου με ελάχιστη καταπόνηση υλικού.
  • Επενδύστε με ασφάλεια στο μέλλον:
    Με το οικολογικό ψυκτικό R-513A, η KAESER προσφέρει την καλύτερη λύση αυτήν τη στιγμή για αξιόπιστη παροχή πεπιεσμένου αέρα. Έτσι αποτρέπεται αποτελεσματικά το υψηλό κόστος επισκευής ή ακόμα και το ενδεχόμενο να τεθούν οι μονάδες εκτός λειτουργίας.
  • Μειώστε ακόμα περισσότερο τα έξοδα λειτουργίας:
    Χάρη στην πανίσχυρη σχεδίαση των συσσωρευτών ψύχους με SECOPACK LS και των πολλών τέλεια εναρμονισμένων συμπιεστών, οι ξηραντές ψυκτικού τύπου SECOTEC TG έως 98 m³/min διαθέτουν λειτουργία μερικού φορτίου με μεγάλη εξοικονόμηση ενέργειας - με εξαιρετικά μικρές διαστάσεις εγκατάστασης και ελάχιστο κόστος συντήρησης.

Η ιδανική προσθήκη: ο διαχωριστής λαδιού νερού AQUAMAT
Σύστημα επεξεργασίας υγροποιημένων υδρατμών AQUAMAT

Συμβουλή: Επεξεργαστείτε τα συμπυκνώματα οικονομικά και σύμφωνα με τη νομοθεσία, πριν από την απόρριψη στο αποχετευτικό δίκτυο, με τους διαχωριστές λαδιού νερού AQUAMAT.



Λεπτομέρειες προϊόντων

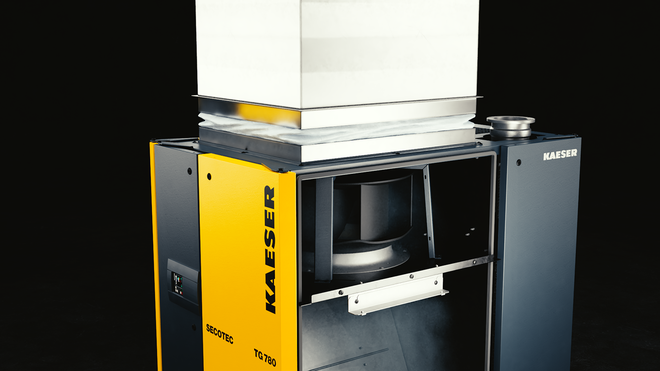

Καινοτόμος έλεγχος του αέρα εξαγωγής με φυγοκεντρικό ανεμιστήρα
Η καινοτομία του νέου ξηραντή ψυκτικού τύπου SECOTEC είναι ο φυγοκεντρικός ανεμιστήρας.

Η μεγάλη εξοικονόμηση χώρου μειώνει το κόστος για τη σχεδίαση και την εγκατάσταση. Σταθερό σημείο δρόσου υπό πίεση καθώς και λειτουργία εξοικονόμησης ενέργειας με ελάχιστη καταπόνηση υλικού χάρη στη βέλτιστη ψύξη της εγκατάστασης.

Καινοτομία:

  • Ανάλογα με το φορτίο, ο φυγοκεντρικός ανεμιστήρας μεταβλητής συχνότητας αποβάλλει τη θερμότητα που εκλύεται από τον ξηραντή ψυκτικού τύπου μέσω της ροής του αέρα ψύξης.
  • Χάρη στην επαρκή εναπομείνουσα ώση, ο φυγοκεντρικός ανεμιστήρας επιτρέπει την απευθείας σύνδεση των τυπικών αεραγωγών εξαγωγής με τον ξηραντή ψυκτικού τύπου.
  • Η ιδιαίτερα ενεργειακά αποδοτική διαστασιολόγηση του φυγοκεντρικού ανεμιστήρα αντικατοπτρίζεται επίσης στις εξαιρετικά χαμηλές απαιτήσεις ισχύος των ξηραντών ψυκτικού τύπου SECOTEC TG.
  • Ένα θερμικό βραχυκύκλωμα, που προκαλείται από την εκ νέου αναρρόφηση του θερμού αέρα εξαγωγής ως αέρα ψύξης, αποφεύγεται με ασφάλεια.
  • Σε σύγκριση με τα προηγούμενα συστήματα εξαερισμού με οπές εξαερισμού και πρόσθετους ανεμιστήρες: Εξαλείφεται η περιττή αναρρόφηση του αέρα χώρου. Αυτό μειώνει τη ροή του αέρα εξαγωγής και, επομένως, την απαιτούμενη διατομή καναλιού. Συνεπώς, ο ανεμιστήρας καθίσταται περιττός.
  • Ο αυτάρκης έλεγχος του αέρα εξαγωγής και η υψηλή εναπομείνουσα ώση επιτρέπουν τη σύνδεση στα κανάλια συλλογής για τους αεροσυμπιεστές.

Βιώσιμο ψυκτικό μέσο R-513A
R-513A

Η χρήση μικρών ποσοτήτων του βιώσιμου ψυκτικού μέσου R-513A σάς εξασφαλίζει τη διαθεσιμότητα του προϊόντος για εργασίες συντήρησης καθ 'όλη τη διάρκεια ζωής των ξηραντών ψυκτικού τύπου.

Καινοτομία:

  • Η χρήση των αερίων του θερμοκηπίου ρυθμίζεται από όλο και πιο αυστηρούς κανόνες παγκοσμίως. Η χρήση εναλλακτών θερμότητας με εξαιρετικά μικρές διαστάσεις - όπως το SECOPACK LS και ο συμπυκνωτής με μικροκανάλια - μειώνει σημαντικά τις απαιτήσεις χρήσης ενός ψυκτικού μέσου.
  • Το ψυκτικό μέσο R-513A διαθέτει ένα σημαντικά χαμηλότερο δυναμικό θέρμανσης του πλανήτη σε σύγκριση με τα υλικά που χρησιμοποιούνται έως τώρα σε ξηραντές ψυκτικού τύπου.
  • Το R-513A είναι ισοδύναμο με το R-134a. Δεν είναι ούτε τοξικό ούτε εύφλεκτο.

Σχεδιασμός πανίσχυρων συσσωρευτών ψύχους

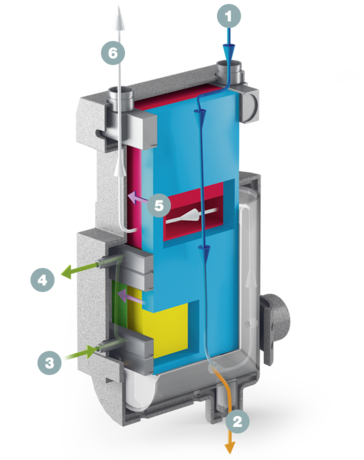

Εικόνα σε τομή ενός συστήματος εναλλάκτη θερμότητας SECOPACK
  1. Είσοδος πεπιεσμένου αέρα
  2. Έξοδος συμπυκνωμάτων
  3. Είσοδος ψυκτικού μέσου (κρύο)
  4. Έξοδος ψυκτικού μέσου (θερμό)
  5. Μεταφορά θερμότητας
  6. Έξοδος πεπιεσμένου αέρα

Λειτουργία με ελάχιστη καταπόνηση υλικού, σταθερό σημείο δρόσου υπό πίεση και υψηλή ενεργειακή απόδοση σε όλες τις φάσεις φορτίου.

Βελτιστοποίηση:

  • Η σειρά SECOTEC TG συνδυάζει το σύστημα εναλλακτών θερμότητας SECOPACK LS με συσσωρευτές λανθάνουσας θερμότητας με έως και τρεις παράλληλους συμπιεστές ψυκτικού μέσου. Αυτοί ενεργοποιούνται κυλιόμενα ανάλογα με το φορτίο.
  • Η αποφόρτιση του συσσωρευτή ψύχους που προκύπτει από αυτό καθιστά δυνατή τη σχεδίαση του με ακόμα μικρότερες διαστάσεις.
  • Χάρη στον ισχυρό συσσωρευτή ψύχους μπορεί να επιτευχθεί μια συνεχής και αποδοτική προσαρμογή της ψυκτικής ισχύος στη λειτουργία μερικού φορτίου.
  • Λειτουργία με ελάχιστη καταπόνηση υλικού λόγω περιορισμένης συχνότητας εκκινήσεων των συμπιεστών ψυκτικού μέσου.
  • Το σύστημα ελέγχου SIGMA CONTROL SMART που περιλαμβάνεται στον βασικό εξοπλισμό υπολογίζει την τιμή για την πραγματική κατανάλωση ηλεκτρικής ενέργειας.

Ελάχιστο κόστος συντήρησης

Ελάχιστο κόστος για συντήρηση, έλεγχο και τεκμηρίωση.

Καινοτομία:

  • Σε αντίθεση με τον τυπικό αξονικό ανεμιστήρα, ο φυγοκεντρικός ανεμιστήρας είναι σχεδιασμένος για όλη τη διάρκεια ζωής της εγκατάστασης.
  • Ο διαχωριστής συμπυκνωμάτων της σειράς SECOPACK LS δεν χρησιμοποιεί στοιχεία φίλτρου. Το μόνο που χρειάζεται είναι αλλαγή της μονάδας συντήρησης της βαλβίδας αποστράγγισης συμπυκνωμάτων ECO-DRAIN που περιλαμβάνεται στον βασικό εξοπλισμό.
  • Δεν απαιτούνται άλλα ανταλλακτικά.
  • Ψυκτικό μέσο R-513A: Οι χαμηλές ποσότητες πλήρωσης και το χαμηλό δυναμικό θέρμανσης του πλανήτη αποτελούν μια οικονομικά αποδοτική βάση για τη συμμόρφωση με τους εθνικούς κανονισμούς που διέπουν τις υποχρεώσεις του ιδιοκτήτη. Έτσι, η σειρά SECOTEC TG δεν απαιτεί ούτε ελέγχους στεγανότητας ούτε δαπανηρές τεκμηριώσεις σύμφωνα με τον Ευρωπαϊκό Κανονισμό για τα φθοριούχα αέρια (ΕΕ 517/2014). Ωστόσο, συνιστάται να πραγματοποιείται επιθεώρηση από εξουσιοδοτημένο τεχνικό μία φορά το χρόνο.

Μικρές διαστάσεις

Αποτελεσματική ρύθμιση συσσώρευσης έως 98 m³/min με απαιτήσεις χώρου μόλις 1,7 m². Αυτό επιτρέπει ιδιαίτερα ευέλικτες επιλογές σχεδιασμού και εγκατάσταση με εξοικονόμηση χώρου.

Καινοτομία:

  • Η συμπαγής σχεδίαση των συσσωρευτών ψύχους είναι η βάση για τις μικρές διαστάσεις του SECOTEC TG.
  • Οι διαστάσεις φτάνουν μόλις τα 1025 x 1620 x 2130 mm.
  • Το πίσω μέρος μπορεί να χρησιμοποιηθεί ως πλευρά προς τον τοίχο (απόσταση από τον τοίχο 200 mm).

Τεχνικά στοιχεία

Βασική έκδοση

ΜοντέλοTG 450 TG 520 TG 650
Παροχή όγκου m³/min 45 52 65
Απώλεια πίεσης bar 0,14 0,19 0,12
Κατανάλωση ισχύος στα 50% Vol. kW 1,55 1,85 2,02
Κατανάλωση ισχύος στα 100 % Vol. kW 3,28 3,89 4,83
Υπερπίεση λειτουργίας bar 3 - 16 3 - 16 3 - 13
Θερμοκρασία περιβάλλοντος °C 3 - 50 3 - 50 3 - 50
Θερμοκρασία εισόδου °C 3 - 60 3 - 60 3 - 60
Μάζα kg 637 658 704
Διαστάσεις Π x Β x Υ mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Σύνδεση πεπιεσμένου αέραDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Σύνδεση εκροής συμπυκνωμάτωνG ¼ G ¼ G ¼
Ηλεκτρική παροχή400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Ψυκτικά μέσαR-513A R-513A R-513A
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 2,71 2,74 4,04
Δυναμικό θέρμανσης του πλανήτη631 631 631
Βάρος ψυκτικού μέσου kg 4,3 4,35 6,4

ΜοντέλοTG 780 TG 980
Παροχή όγκου m³/min 78 98
Απώλεια πίεσης bar 0,17 0,25
Κατανάλωση ισχύος στα 50% Vol. kW 2,48 3,61
Κατανάλωση ισχύος στα 100 % Vol. kW 5,88 9,82
Υπερπίεση λειτουργίας bar 3 - 13 3 - 13
Θερμοκρασία περιβάλλοντος °C 3 - 50 3 - 50
Θερμοκρασία εισόδου °C 3 - 60 3 - 60
Μάζα kg 700 763
Διαστάσεις Π x Β x Υ mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Σύνδεση πεπιεσμένου αέραDN150 PN16 DIN DN150 PN16 DIN
Σύνδεση εκροής συμπυκνωμάτωνG ¼ G ¼
Ηλεκτρική παροχή400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Ψυκτικά μέσαR-513A R-513A
Βάρος ψυκτικού μέσου ως ισοδύναμο CO2 t 3,79 4,98
Δυναμικό θέρμανσης του πλανήτη631 631
Βάρος ψυκτικού μέσου kg 6 7,9
