Κοχλιοφόροι αεροσυμπιεστές με ψεκασμό λιπαντικού με δύο μονάδες αεροσυμπιεστών: Σειρά HSD

Περισσότερη ογκομετρική παροχή με λιγότερες απαιτήσεις χώρου

Για τη σειρά HSD, ενσωματώσαμε δύο αεροσυμπιεστέςσε ένα μόνο περίβλημα. Και οι δύο μονάδες είναι πλήρως εξοπλισμένες με απευθείας 1:1 μετάδοση κίνησης, σύστημα ελέγχου SIGMA CONTROL και σύστημα ψύξης. Αυτή η σειρά έχει τα εξής τεχνικά στοιχεία:

  • Πίεση: 8,5, 12 ή 15 bar
  • Ογκομετρική παροχή: 10,1 – 89 m³/min

Μπορείτε να παραγγείλετε τη σειρά HSD με ή χωρίς σύστημα μετάδοσης κίνησης με μεταβλητό αριθμό στροφών. Λόγω της υψηλής ογκομετρικής παροχής, αποτελούν την ιδανική επιλογή για απαιτητικές εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας ή της χαλυβουργίας.

Πλεονεκτήματα

  • Μεγάλη ευελιξία, μικρές απαιτήσεις χώρου:
    Δύο μικροί αεροσυμπιεστές σε ένα μόνο περίβλημα εξοικονομούν αρκετό χώρο συγκριτικά με μία μονάδα αεροσυμπιεστή της ίδιας απόδοσης. Αυτό το σύστημα προσαρμόζεται τέλεια στις διαφορετικές συνθήκες κατανάλωσης, ελαχιστοποιώντας τα χρονικά διαστήματα άφορτης λειτουργίας και αυξάνοντας την απόδοση.
  • Πάντα διαθέσιμοι:
    Κάθε μονάδα αεροσυμπιεστή μπορεί να χρησιμοποιηθεί εντελώς ανεξάρτητα από την άλλη. Σε περίπτωση βλάβης της μίας μονάδας, έχετε πάντα διαθέσιμο το 50% της ογκομετρικής παροχής.
  • Μεγάλη εξοικονόμηση ρεύματος:
    Επίσης, χρησιμοποιούμε ήδη τους κινητήρες IE4 στα μοντέλα HSD και, συνεπώς, σας βοηθούμε να εξοικονομήσετε ακόμη περισσότερη ενέργεια.

Νέα μοντέλα αεροσυμπιεστών με ακόμη υψηλότερη απόδοση
Κόστος κύκλου ζωής

Μερικά από τα πλεονεκτήματα της σειράς HSD είναι τα εξής:

  • Το SIGMA PROFIL των νέων αεροσυμπιεστών της σειράς HSD διαθέτει σχεδίαση βελτιστοποιημένης παροχής
  • Οι εσωτερικές απώλειες πίεσης έχουν μειωθεί στο ελάχιστο δυνατό επίπεδο

Πλεονέκτημα για τους χρήστες: έως και 6,5% χαμηλότερες απαιτήσεις ειδικής κατανάλωσης



Λεπτομέρειες για τους κοχλιοφόρους αεροσυμπιεστές με δύο μονάδες αεροσυμπιεστών

Εξοπλισμός

Συνολικό σύστημα

  • Έτοιμο για λειτουργία
  • πλήρως αυτόματο
  • εξαιρετική ηχομόνωση
  • αντιδονητική διάταξη
  • Εξαρτήματα επένδυσης με ηλεκτροστατική βαφή
  • Για θερμοκρασίες περιβάλλοντος έως +45 °C
  • Σχεδιασμένο για εύκολη συντήρηση: Έδρανα κινητήρα με δυνατότητα εξωτερικής επαναλίπανσης

Σώμα αεροσυμπιεστή

  • Μονοβάθμιο με ψεκασμό λιπαντικού για βέλτιστη ψύξη των ροτόρων
  • Γνήσιο κοχλιοφόρο στοιχείο συμπίεσης KAESER με SIGMA PROFIL εξοικονόμησης ενέργειας
  • Απευθείας 1:1 μετάδοση κίνησης

Κύκλωμα λιπαντικού ψύξης/αέρα

  • Φίλτρο ξηρού αέρα με σύστημα αρχικού διαχωρισμού
  • Σιγαστήρας εισαγωγής
  • Πνευματική βαλβίδα εισαγωγής και εκτόνωσης
  • Δοχείο διαχωρισμού λιπαντικού ψύξης με τριπλό σύστημα διαχωρισμού
  • Βαλβίδα ασφαλείας
  • Βαλβίδα αντεπιστροφής ελάχιστης πίεσης
  • Θερμοστατική βαλβίδα και οικολογικό φίλτρο λιπαντικού στο κύκλωμα ψυκτικού υγρού
  • Ψύκτης λιπαντικού και πεπιεσμένου αέρα (υδρόψυκτος)
  • Φυγοκεντρικός διαχωριστής KAESER με ηλεκτρονικά ελεγχόμενη βαλβίδα αποστράγγισης υγροποιημένων υδρατμών χωρίς απώλεια πίεσης για εξοικονόμηση ενέργειας
  • Σωλήνωση και φυγοκεντρικός διαχωριστής από ανοξείδωτο χάλυβα
  • Υδρόψυκτη μονάδα στο βασικό εξοπλισμό: Μεταψύκτης λιπαντικού και πεπιεσμένου αέρα σχεδιασμένος ως πλακοειδής ή, προαιρετικά, πολύαυλος εναλλάκτης θερμότητας

Σύστημα ανάκτησης θερμότητας (προαιρετικός εξοπλισμός)

  • Προαιρετικά εξοπλισμένο με ενσωματωμένο πλακοειδή εναλλάκτη θερμότητας λιπαντικού-νερού και πρόσθετη θερμοστατική βαλβίδα λιπαντικού
  • Εξωτερικές συνδέσεις

Σύστημα ψύξης

  • Υδρόψυκτο στη βασική έκδοση
  • Πλακοειδής εναλλάκτης θερμότητας
  • Εσωτερικός εξαερισμός μηχανήματος μέσω δύο ανεξάρτητων ανεμιστήρων

Ηλεκτρικά στοιχεία

Λογότυπο ηλεκτροκινητήρα IE4 Super premium efficency

  • Ηλεκτροκινητήρας IE4 τύπου super premium efficiency με 3 αισθητήρες θερμοκρασίας περιέλιξης Pt 100 για παρακολούθηση κινητήρα
  • Πίνακας ελέγχου IP 54
  • Σύστημα εξαερισμού πίνακα ελέγχου
  • Εκκινητής αστέρα-τριγώνου
  • Ρελέ υπερφόρτωσης
  • Μετασχηματιστής ελέγχου

SIGMA CONTROL 2

Σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2

  • Διασυνδέσεις/επικοινωνία δεδομένων: RS 232 για μόντεμ, RS 485 για έναν δεύτερο αεροσυμπιεστή σε λειτουργία αλληλουχίας
  • Profibus (DP) για δίκτυα δεδομένων
  • Εργονομικός πίνακας ελέγχου: Λειτουργίες φωτεινού σηματοδότη (κόκκινη, κίτρινη και πράσινη λυχνία LED) για την τρέχουσα κατάσταση λειτουργίας
  • Οθόνη τεσσάρων γραμμών με ενδείξεις απλού κειμένου
  • Δυνατότητα επιλογής 30 γλωσσών
  • Πλήκτρα με εικονογράμματα Soft Touch
  • Ένδειξη κύκλου λειτουργίας
  • Πλήρως αυτόματη παρακολούθηση της τελικής θερμοκρασίας συμπίεσης, του ρεύματος κινητήρα, της φοράς περιστροφής αεροσυμπιεστή, του φίλτρου αέρα, του φίλτρου λιπαντικού και της φύσιγγας διαχωρισμού
  • Ένδειξη δεδομένων μέτρησης
  • Μετρητής ωρών για τα κύρια εξαρτήματα του αεροσυμπιεστή
  • Μετρητής ωρών συντήρησης
  • Ένδειξη δεδομένων κατάστασης
  • Μνήμη συμβάντων

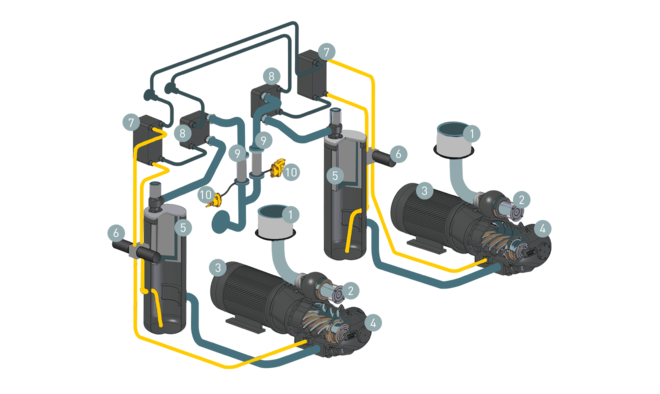

Διάγραμμα λειτουργίας
Δομή των σταθμών πεπιεσμένου αέρα HSD
  1. Φίλτρο αέρα
  2. Βαλβίδα εισαγωγής
  3. Ηλεκτροκινητήρας
  4. Κοχλιοφόρο στοιχείο συμπίεσης
  5. Διαχωριστής με φύσιγγα διαχωρισμού
  1. Φίλτρο λιπαντικού
  2. Ψύκτης λιπαντικού
  3. Μεταψύκτης πεπιεσμένου αέρα
  4. Φυγοκεντρικός διαχωριστής
  5. Βαλβίδα αποστράγγισης υγροποιημένων υδρατμών ECO DRAIN
Τεχνικά στοιχεία

Βασική έκδοση

ΜοντέλοHSD 662 HSD 722 HSD 782
Υπερπίεση λειτουργίας bar 7,5 10 13 7,5 10 13 7,5 10 13
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Μέγ. υπερπίεση bar 8,5 12 15 8,5 12 15 8,5 12 15
Ονομαστική απόδοση κινητήρα kW 360 400 450
Διαστάσεις Π x Β x Υ mm 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Σύνδεση πεπιεσμένου αέραDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 71 72 72
Μάζα kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ΜοντέλοHSD 842
Υπερπίεση λειτουργίας bar 7,5 10 13
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 84,4 71,15 58,27
Μέγ. υπερπίεση bar 8,5 12 15
Ονομαστική απόδοση κινητήρα kW 500
Διαστάσεις Π x Β x Υ mm 3.570 x 2.145 x 2.350
Σύνδεση πεπιεσμένου αέραDN150 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 73
Μάζα kg 8.700 8.666 8.368

Έκδοση SFC

ΜοντέλοHSD 662 SFC HSD 782 SFC HSD 842 SFC
Υπερπίεση λειτουργίας bar 7,5 10 7,5 10 13 7,5 10 13
Ογκομετρική παροχή συνολικού συστήματος σε πίεση λειτουργίας m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Μέγ. υπερπίεση bar 8,5 12 8,5 12 15 8,5 12 15
Ονομαστική απόδοση κινητήρα kW 382 410 515
Διαστάσεις Π x Β x Υ mm 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Σύνδεση πεπιεσμένου αέραDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Επίπεδο ηχητικής πίεσης dB(A) 73 74 75
Μάζα kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315

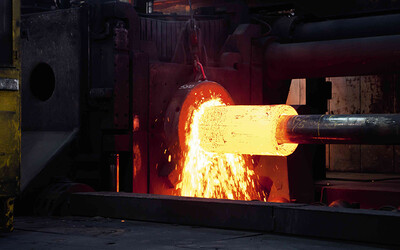

Vallourec
